为方便消费者使用，，，，，，，，越来越多的厂商，，，，，，，，选择将插线板和快充充电器集成在一起，，，，，，，，同时提供交流电源扩展和快充功能，，，，，，，，无需额外的充电器，，，，，，，，使用起来十分方便。。。。。。。我们熟知的快充厂商倍思推出了一款40W输出功率的快充插线板，，，，，，，，提供两个新国标五孔插孔和一个两孔插孔。。。。。。。

此外还具备2C1A三个输出接口，，，，，，，，支持20W+20W输出功率，，，，，，，，可同时为两台苹果手机快充，，，，，，，，同时插线板还集成了数字保；；；；；さ缏罚，，，，，，支持输入过压，，，，，，，，欠压以及输出过流保；；；；；ぃ，，，，，，提升用电安全。。。。。。。下面充电头网就对倍思这款氮化镓快充插线板进行拆解，，，，，，，，看看内部设计如何。。。。。。。

倍思40W氮化镓桌面插座开箱

包装盒正面印有Baseus品牌、产品外观图、名称，，，，，，，，以及AC-DC和GaN两大卖点标识，，，，，，，，产品除经典黑白配色外，，，，，，，，还有蓝色款可供选择。。。。。。。

背面印有产品使用场景图，，，，，，，，可同时为电视机、空气净化器、手机以及平板等设备供电。。。。。。。此外还印有产品详细参数、认证信息等。。。。。。。

除插座本体外，，，，，，，，包装内还有卡通贴纸、使用说明书以及保修卡，，，，，，，，产品外套防尘塑料袋。。。。。。。

本期拆解的是蓝色款，，，，，，，，插座机身还包裹防刮塑料膜，，，，，，，，细节讲究。。。。。。。

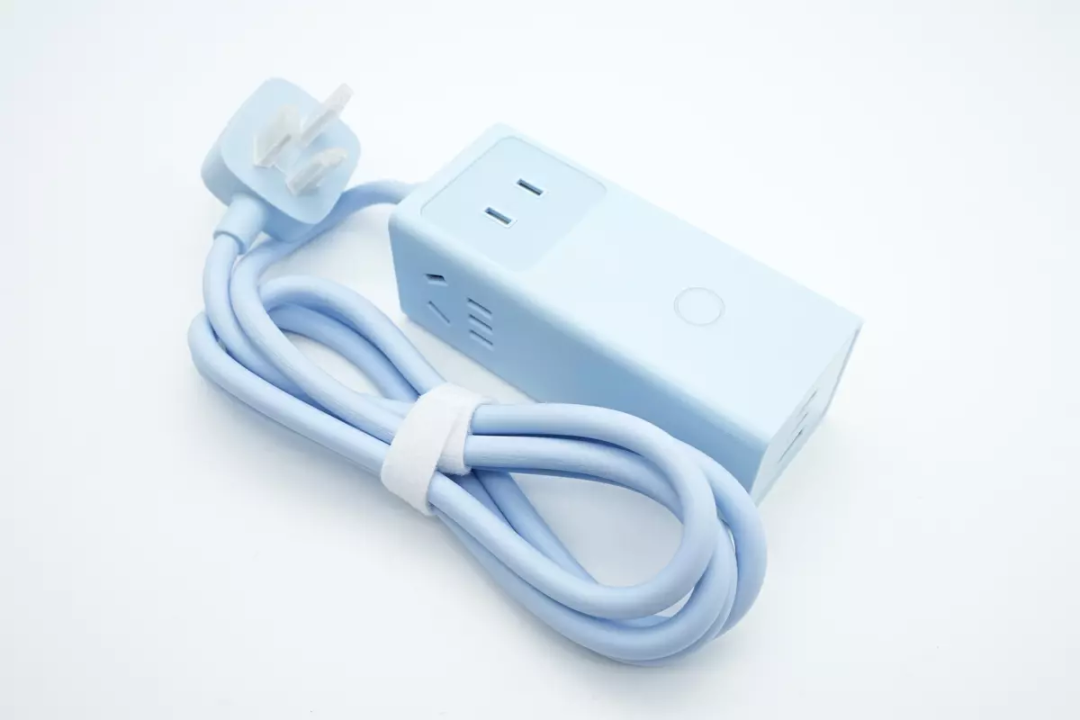

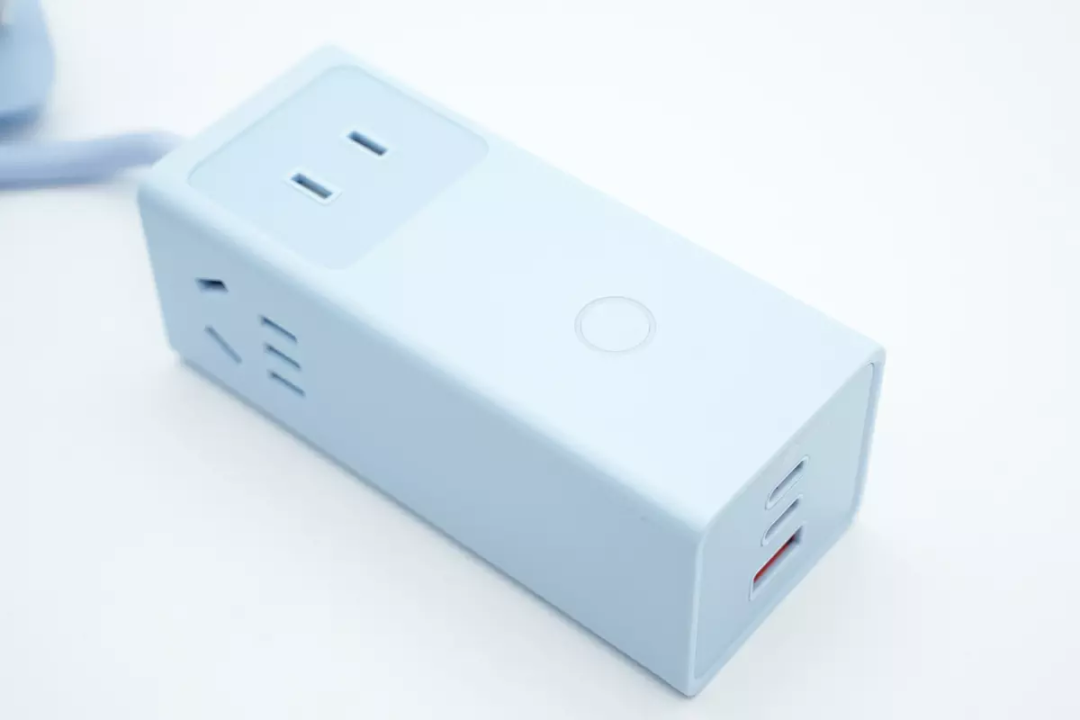

这款产品延续倍思氮化镓桌面插座系列样式设计，，，，，，，，自带电源线，，，，，，，，机身为长条方柱造型。。。。。。。

电源线采用三脚插头，，，，，，，，插脚套有塑料壳。。。。。。。

插头内侧有10A 250V~规格，，，，，，，，并且通过了CCC认证。。。。。。。

电源线与机身交界处设有胶套加强保；；；；；ぁ！！。。。。

机身顶部AC插孔区域以及输出端外壳均亮面处理，，，，，，，，其余部分则磨砂抗指纹，，，，，，，，各面间过渡圆润。。。。。。。

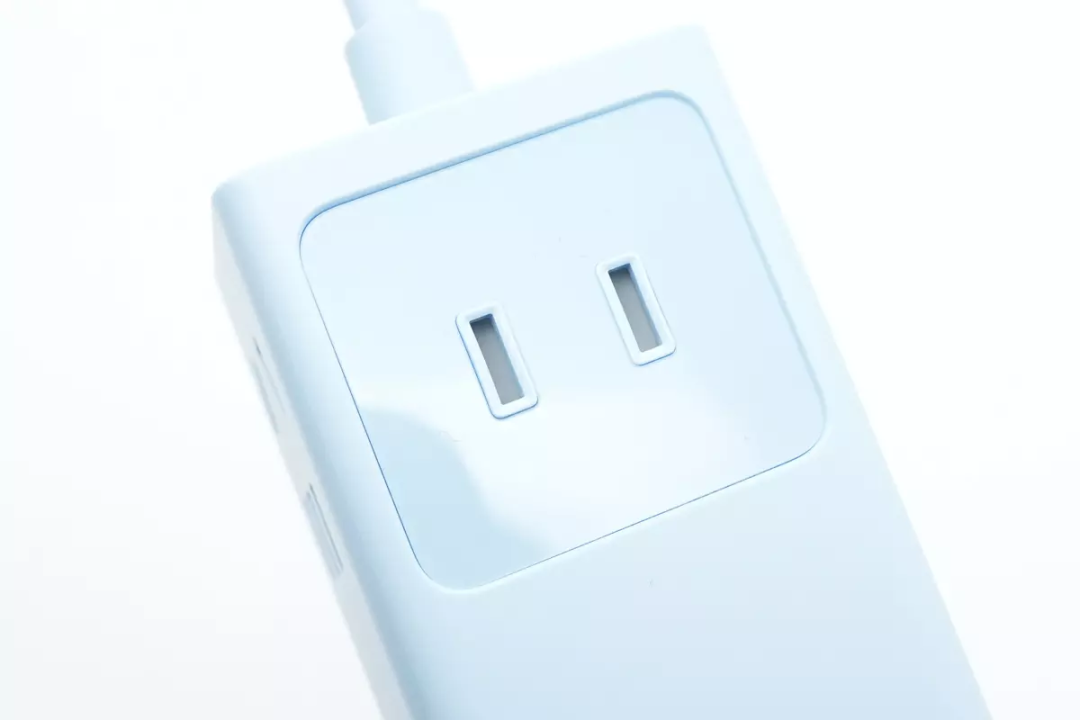

顶部AC插孔特写，，，，，，，，内置安全门防止异物进入，，，，，，，，所在区域亮面处理。。。。。。。

此外顶部还设有总控电源按键，，，，，，，，外围有指示灯环设计，，，，，，，，一键关断省电安全，，，，，，，，智能又实用。。。。。。。

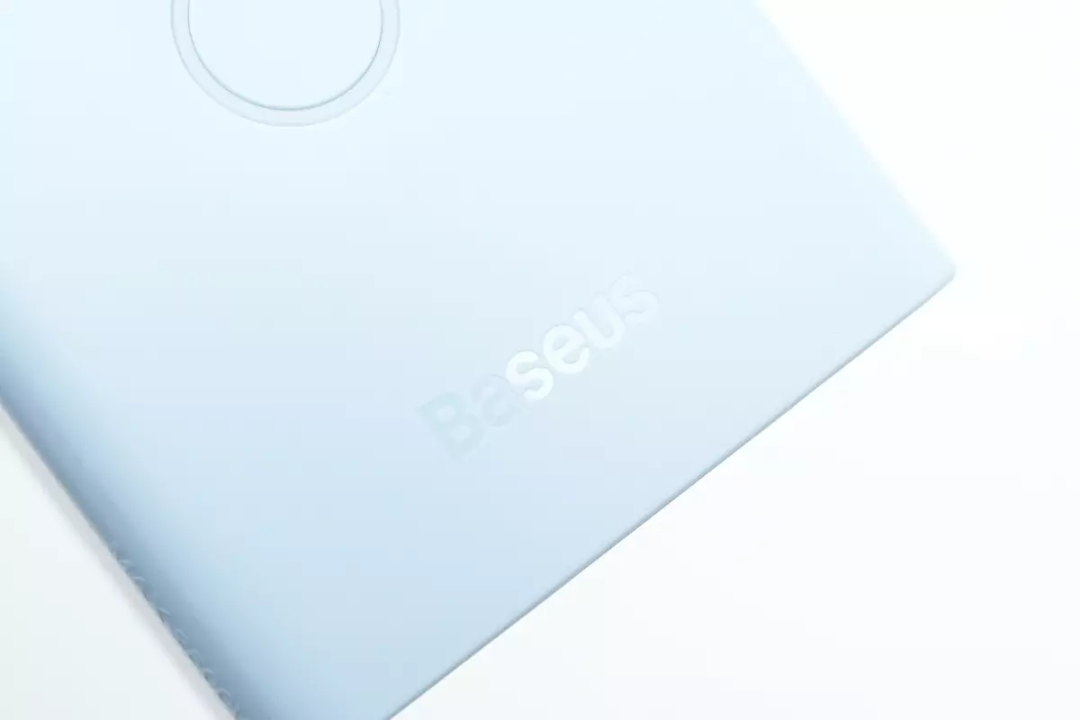

边缘设计有Baseus品牌。。。。。。。

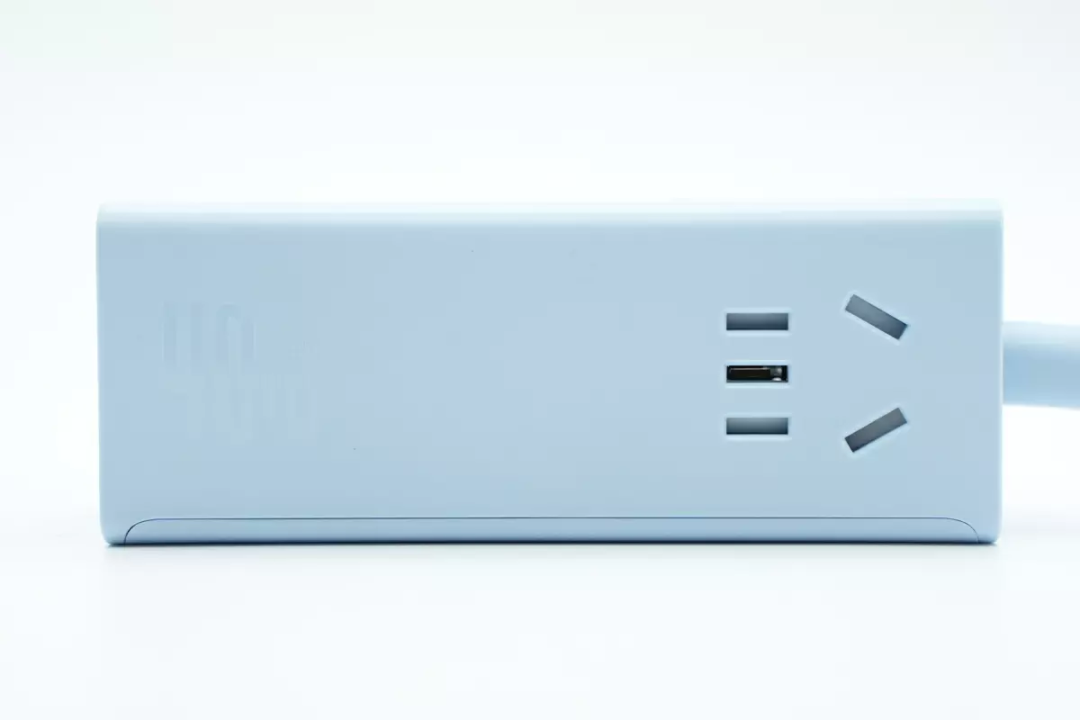

机身两侧均设有3+2新国标组合插孔。。。。。。。

其中一侧靠近USB口输出端处还设计有40W GaN字样。。。。。。。

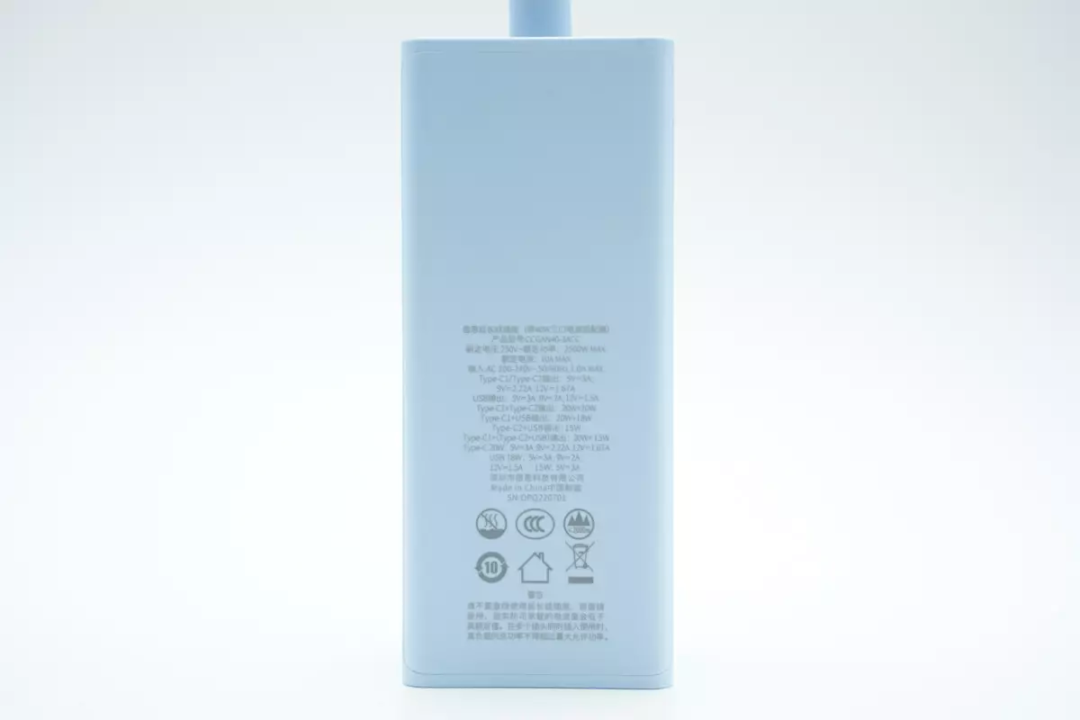

机身底部印有充电器参数信息。。。。。。。

产品参数特写

型号：CCGAN40-3ACC

额定电压：250V~

额定功率：2500W Max

额定电流：10A Max

输入：AC 200-240V~，，，，，，，，50/60Hz 1A Max

Type-C1/C2输出：5V3A、9V2.22A、12V1.67A

USB输出：5V3A、9V2A、12V1.5A

Type-C1+Type-C2：20W+20W

Type-C1+USB：20W+18W

Type-C2+USB：15W

Type-C1+（Type-C2+USB）：20W+15W

Type-C1 20W：5V3A、9V2.22A、12V1.67A

USB 18W：5V3A、9V2A、12V1.5A

15W：5V3A

产品通过了CCC认证。。。。。。。

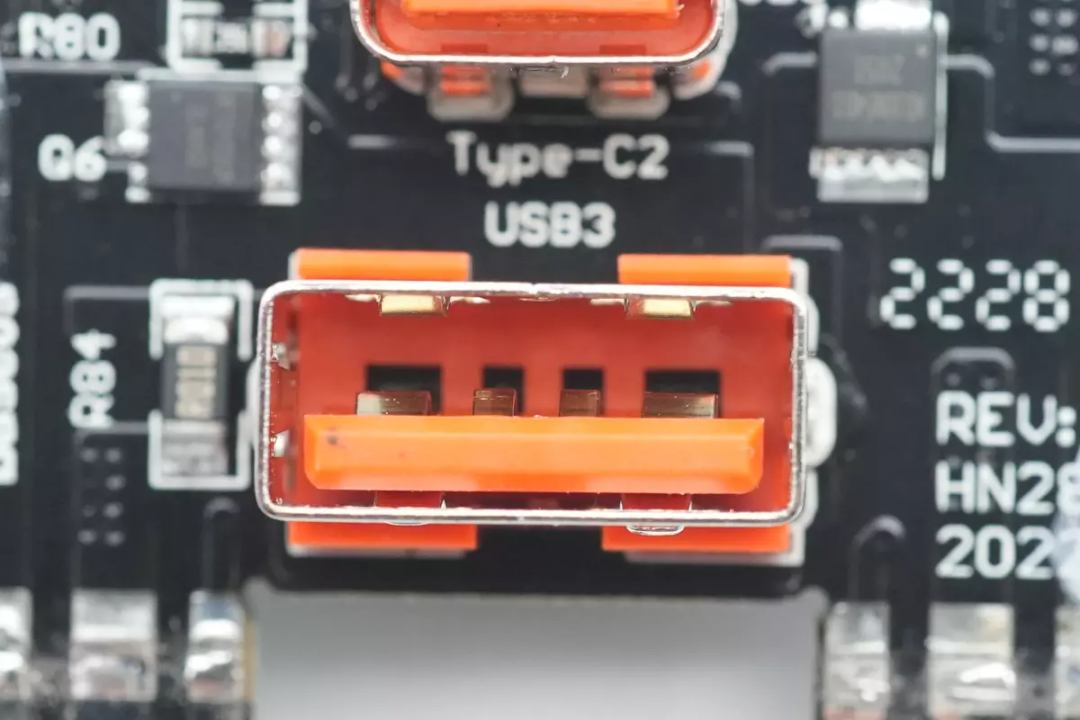

输出端配有2C1A三个USB接口，，，，，，，，均为橘红色胶芯，，，，，，，，接口旁还印有标识方便区别。。。。。。。

测得电源线长度约为1.5米。。。。。。。

机身长度为108.99mm。。。。。。。

宽度为46.45mm。。。。。。。

厚度为41.98mm。。。。。。。

插座拿在手上的直观感受。。。。。。。

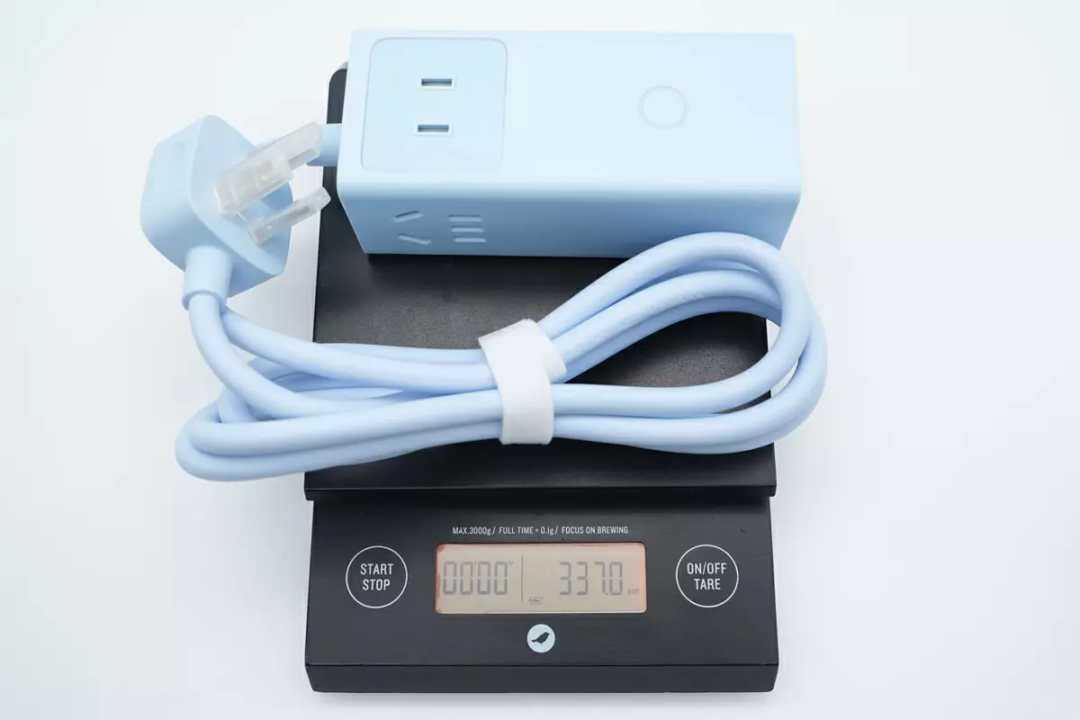

产品总重量约为337g。。。。。。。

接通电源按下开关，，，，，，，，指示灯环亮绿光，，，，，，，，可以让用户直观了解按键闭合状态。。。。。。。

使用ChargerLAB POWER-Z KM002C测得USB-C1口支持FCP、SCP、AFC、QC3+、PD3.0快充协议。。。。。。。

并且还具备5V3A、9V2.22A、12V1.67A三组固定电压。。。。。。。

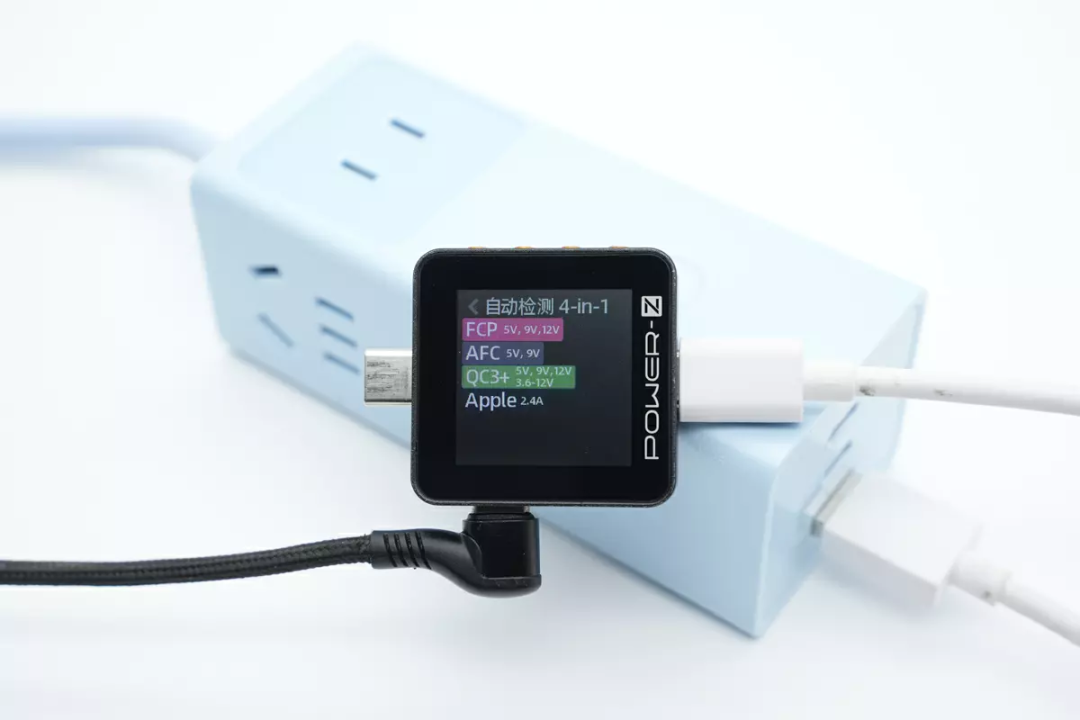

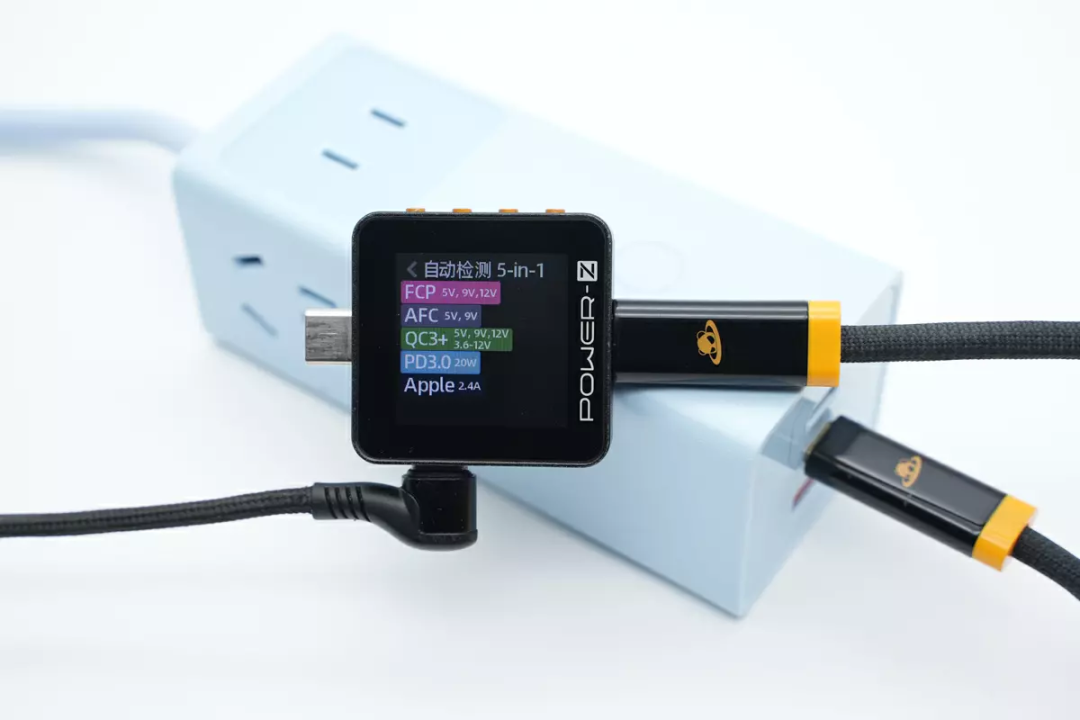

测得USB-C2口支持FCP、AFC、QC3+、PD3.0、Apple2.4A充电协议。。。。。。。

并且同样具备5V3A、9V2.22A、12V1.67A三组固定电压。。。。。。。

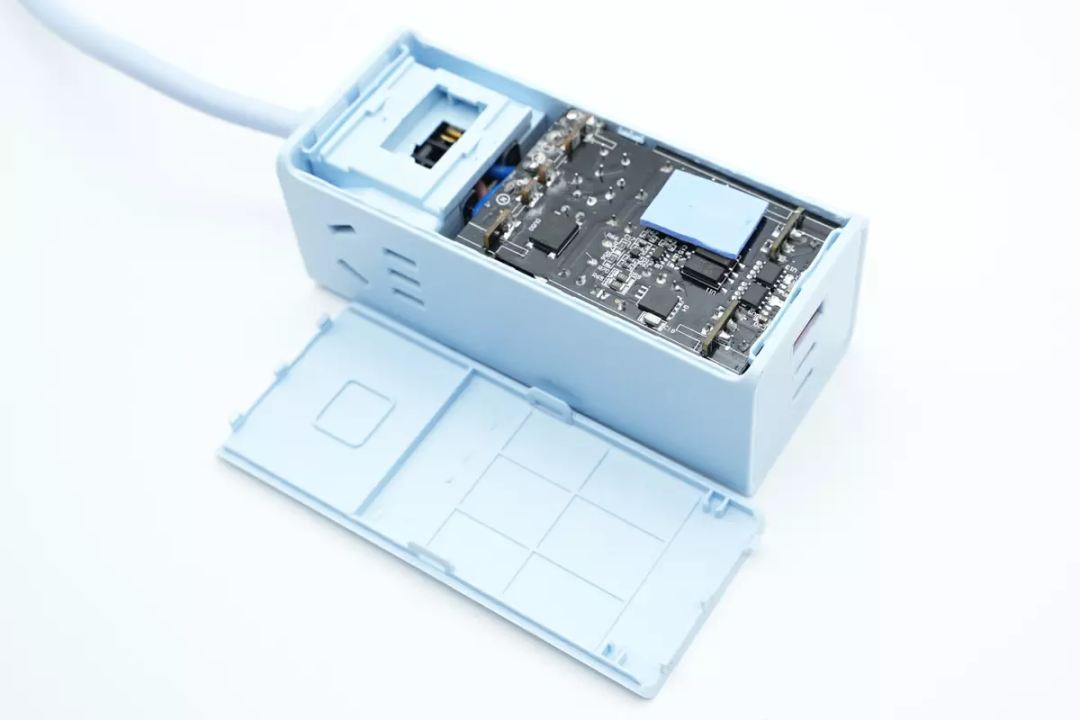

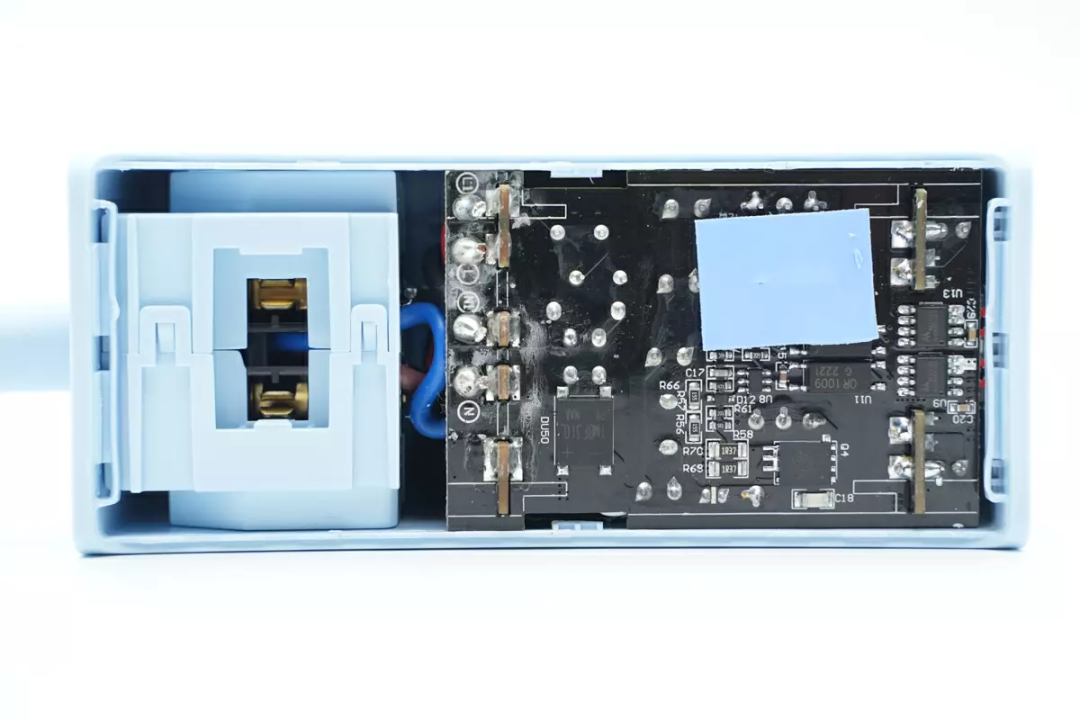

首先撬开插线板后盖，，，，，，，，内部是插座？？？？？？楹涂斐淠？？？？？？椋，，，，，，为独立的？？？？？？榻峁埂！！。。。。

快充？？？？？？樯险程黄既鹊妫，，，，，，增强散热性能。。。。。。。

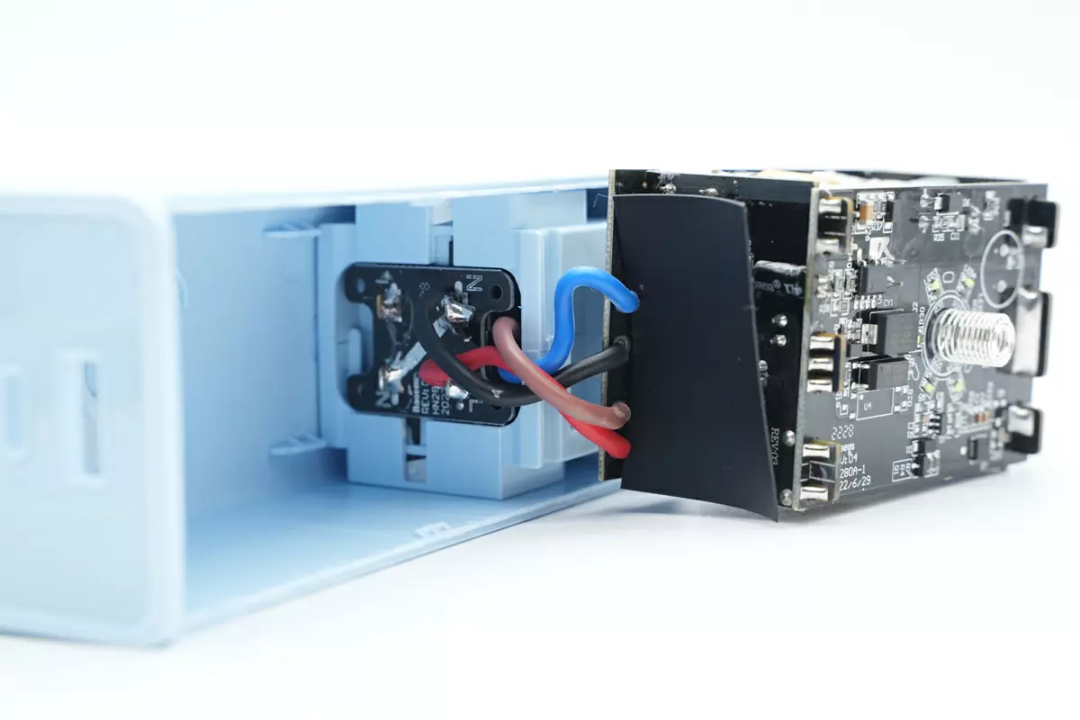

交流输入焊接连接到快充？？？？？？樯希，，，，，，再由快充？？？？？？榱拥讲遄？？？？？？樯稀！！。。。。两个？？？？？？橹洳捎寐罄怠！！。。。。

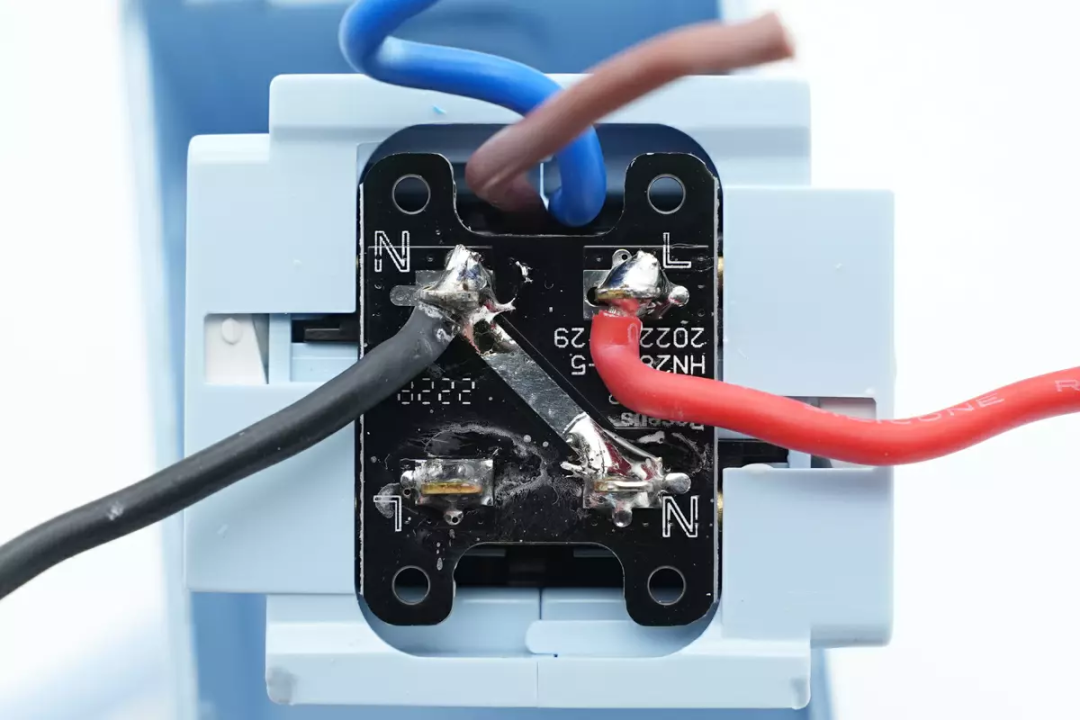

插座？？？？？？橛肟斐淠？？？？？？榱拥枷咛匦础！！。。。。

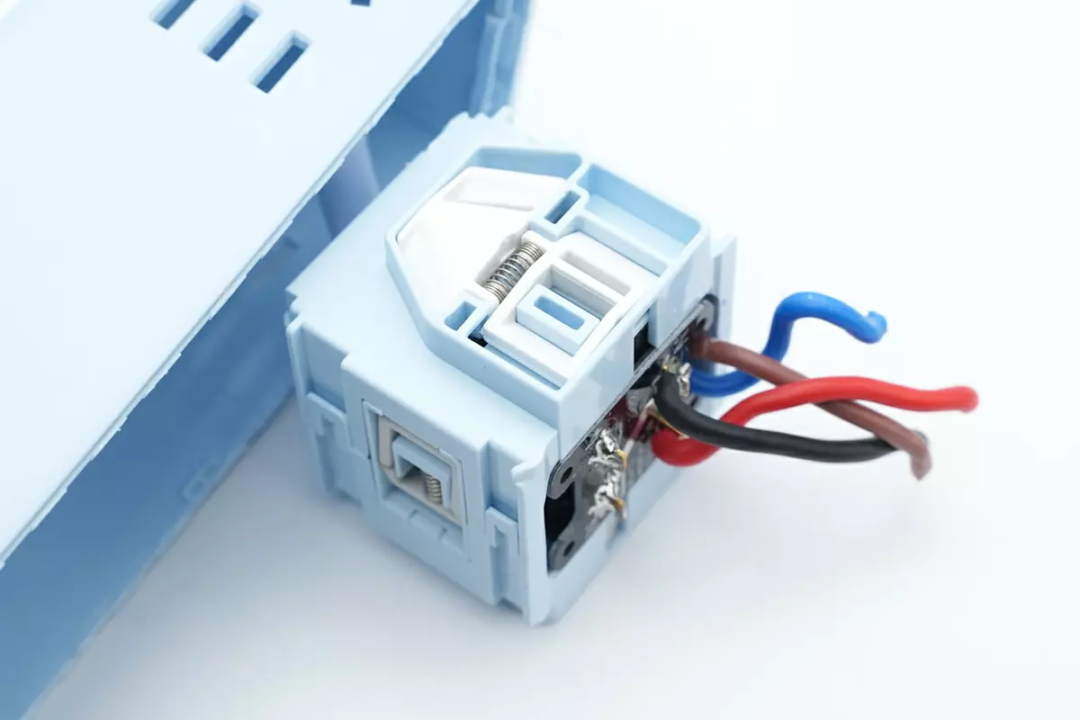

取出外壳内部的插座？？？？？？椋，，，，，，？？？？？？槎杂Σ蹇子卸懒⒌陌踩拧！！。。。。

插座？？？？？？椴捎靡惶逋隤CB板组合焊接。。。。。。。

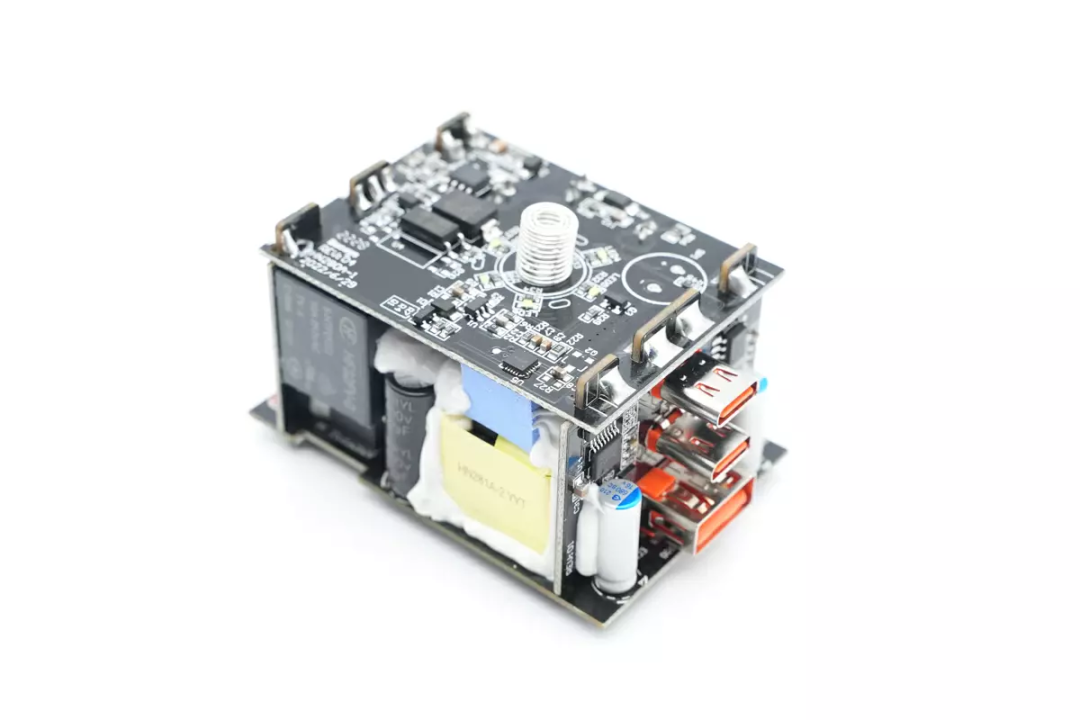

快充？？？？？？橛伤目镻CB焊接组合成为一个整体，，，，，，，，在PCB围成的空间内部焊接变压器，，，，，，，，电容等元件。。。。。。。

另外一面可以看到用于控制交流电源的继电器。。。。。。。

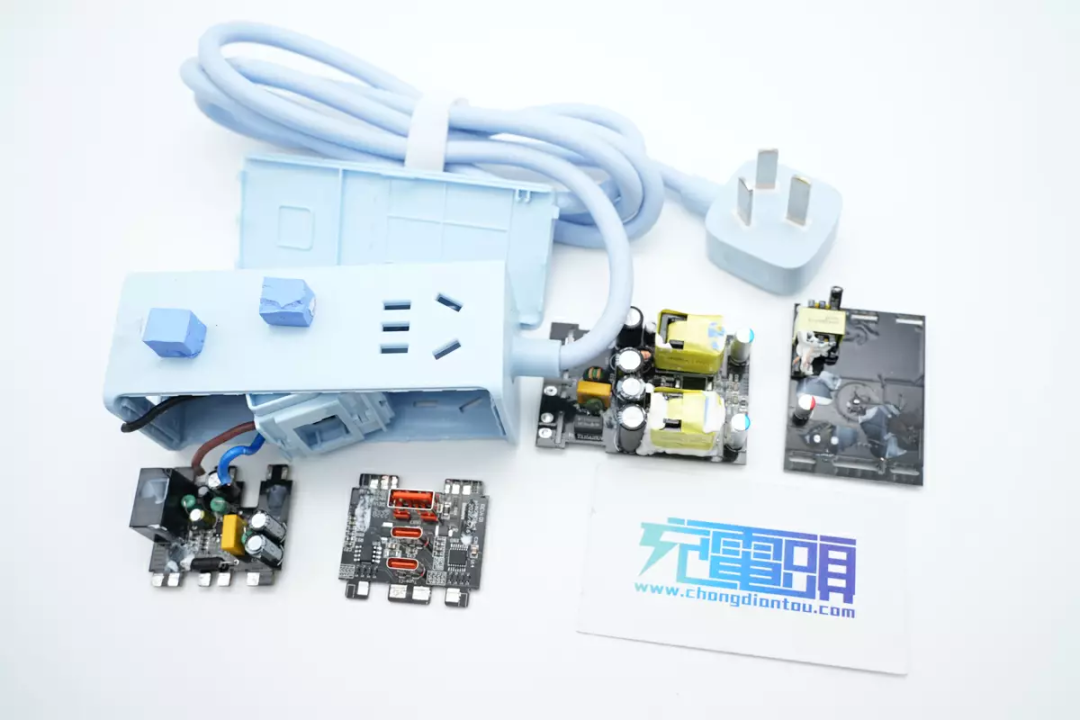

将四块小板拆分开来，，，，，，，，分别为控制电路电源，，，，，，，，快充电源？？？？？？椋，，，，，，输入电压电流检测控制电路和输出协议电路。。。。。。。

通过对PCBA的观察发现，，，，，，，，倍思这款40W 2A1C快充插线板内置三路开关电源，，，，，，，，分别用于快充输出，，，，，，，，继电器控制，，，，，，，，功率检测和触摸功能。。。。。。。其中两路快充电源采用高频反激开关电源宽电压输出，，，，，，，，输出电压由协议芯片反馈给初级主控芯片，，，，，，，，调节输出电压为输出接口供电，，，，，，，，实现单口快充，，，，，，，，多口5V的输出策略。。。。。。。下面我们就从输入端开始了解整个充电器的设计与用料。。。。。。。

输入端小块电路板为电压电流检测及控制电路，，，，，，，，焊接电流取样电阻，，，，，，，，采样芯片和继电器。。。。。。。

小板背面为非隔离降压开关电源和控制供电的继电器等元件。。。。。。。

输入端保险电阻特写，，，，，，，，规格为10Ω 1W，，，，，，，，用于输入过流保；；；；；ぃ，，，，，，外套热缩管绝缘。。。。。。。

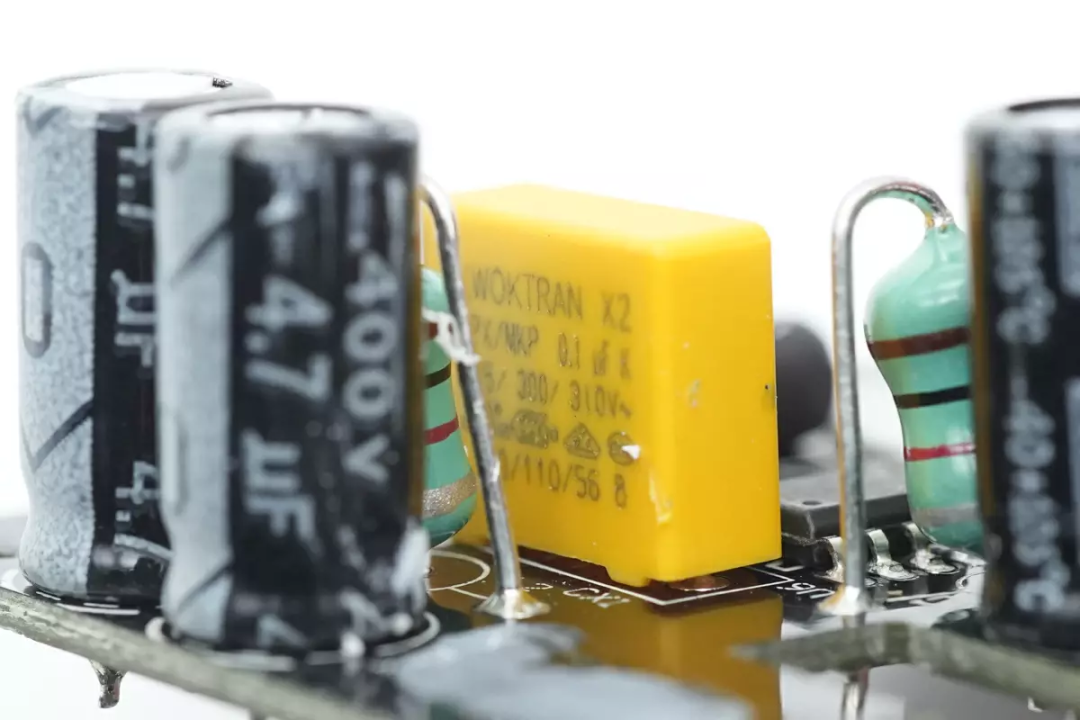

输入端安规X2电容来自KWOKTRAN国灿电子，，，，，，，，容量为0.1μF。。。。。。。

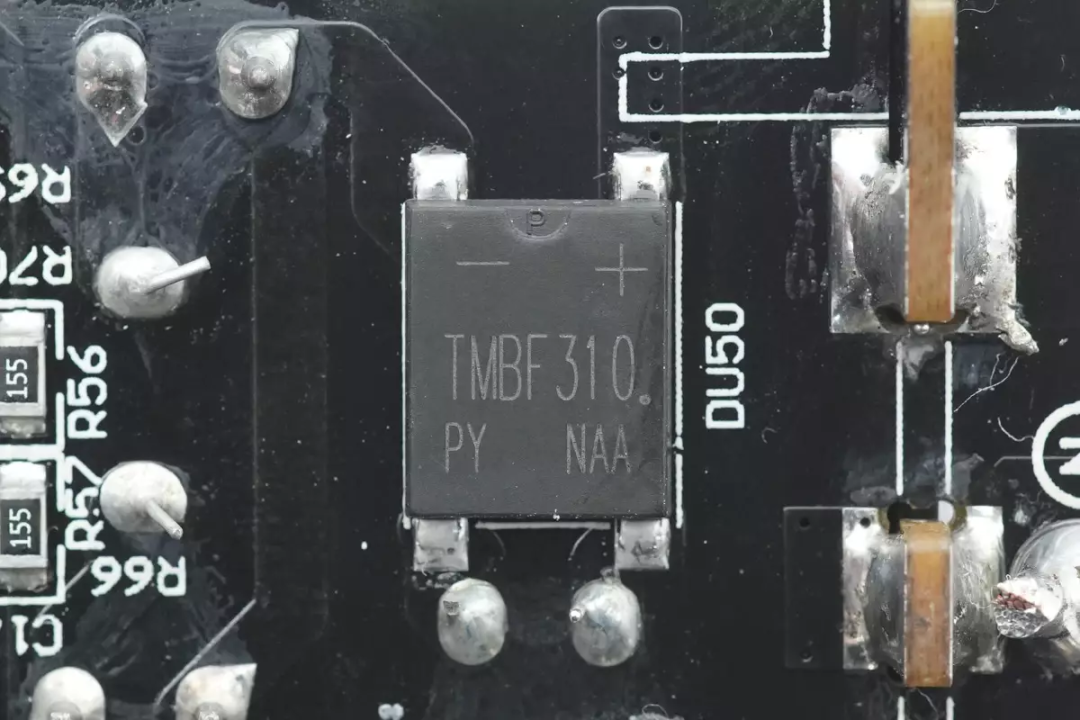

输入端一颗整流桥来自PY平伟，，，，，，，，型号ABSR10，，，，，，，，规格为1A 1000V。。。。。。。

两颗输出滤波电容规格为400V 4.7μF。。。。。。。

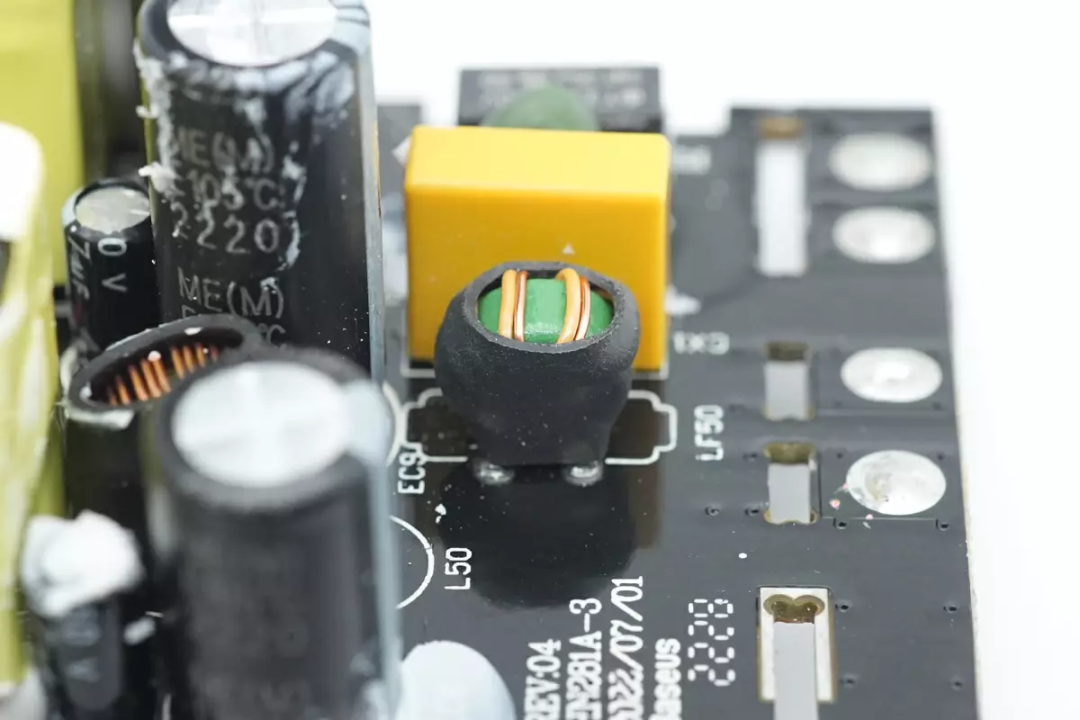

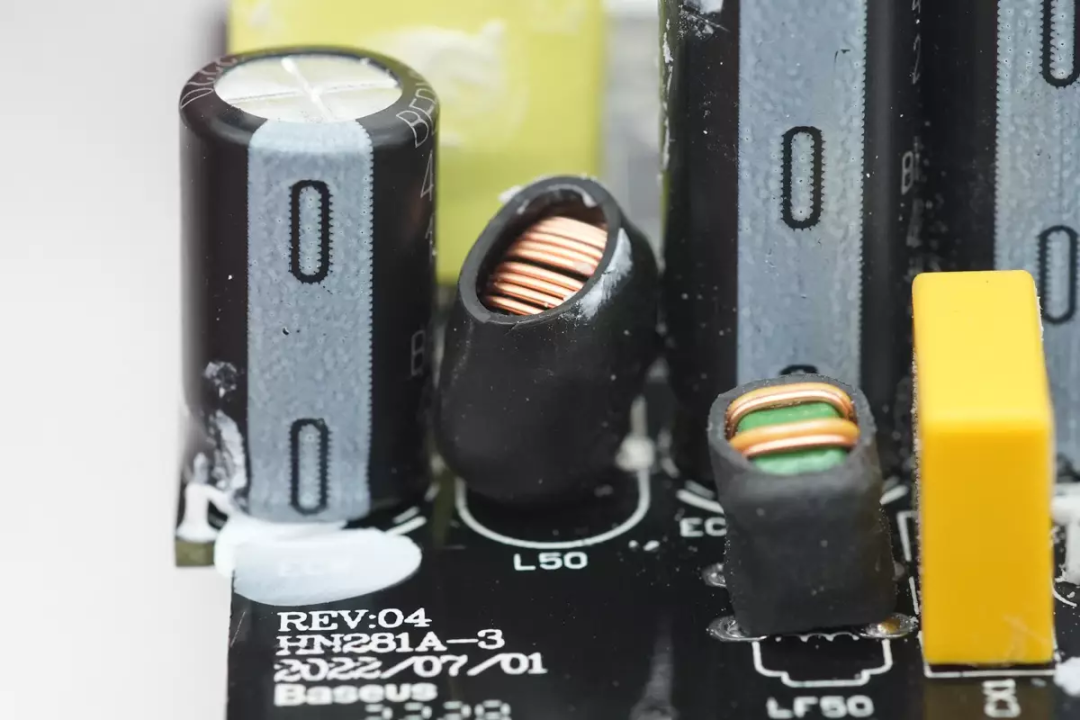

差模电感特写。。。。。。。

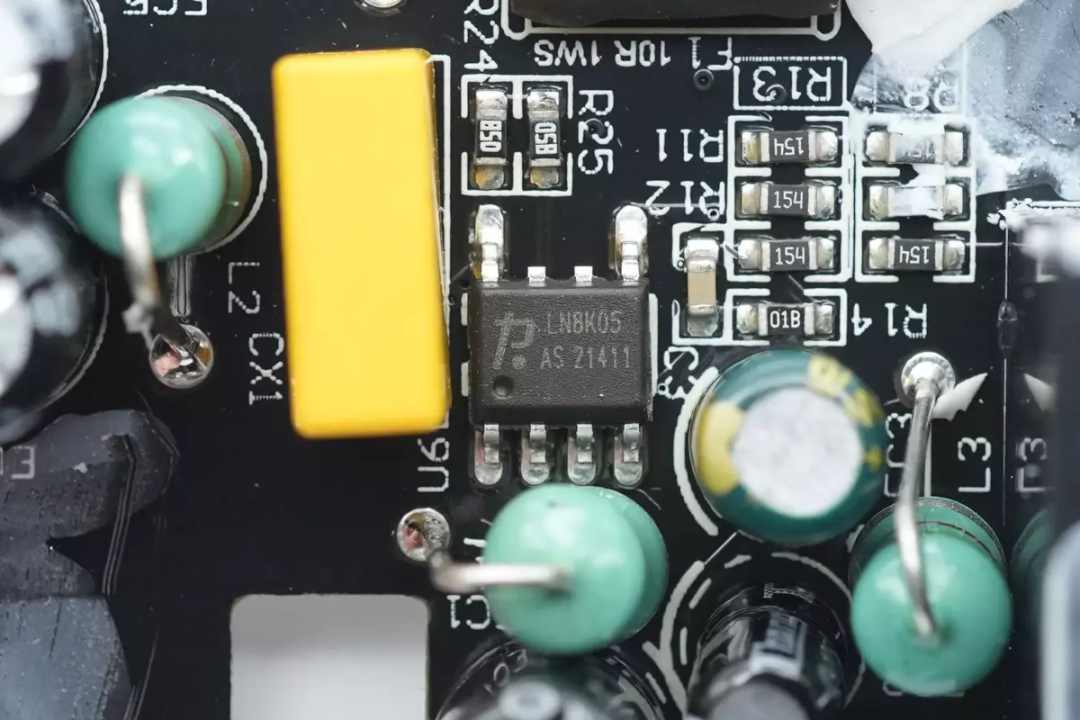

非隔离降压电路采用力生美LN8K05A非隔离降压转换器，，，，，，，，内部集成750V耐压开关管，，，，，，，，支持5V固定电压输出，，，，，，，，输出电流可达150mA，，，，，，，，外围元件精简。。。。。。。

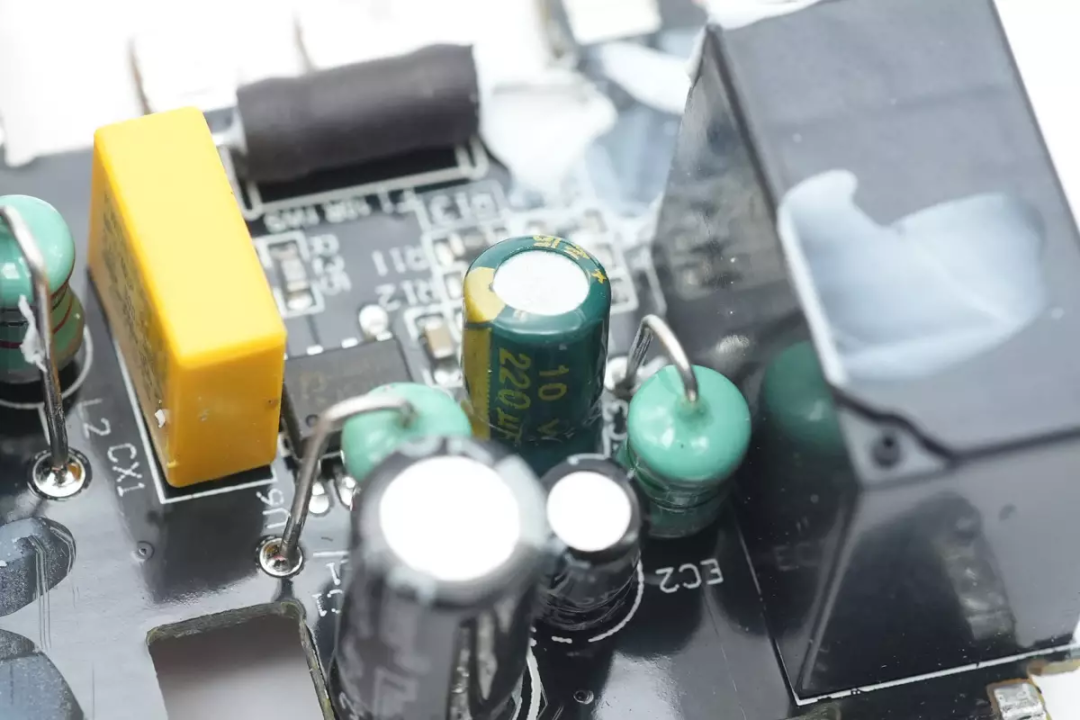

用于非隔离降压电路的输出滤波电容，，，，，，，，规格为10V 220μF。。。。。。。

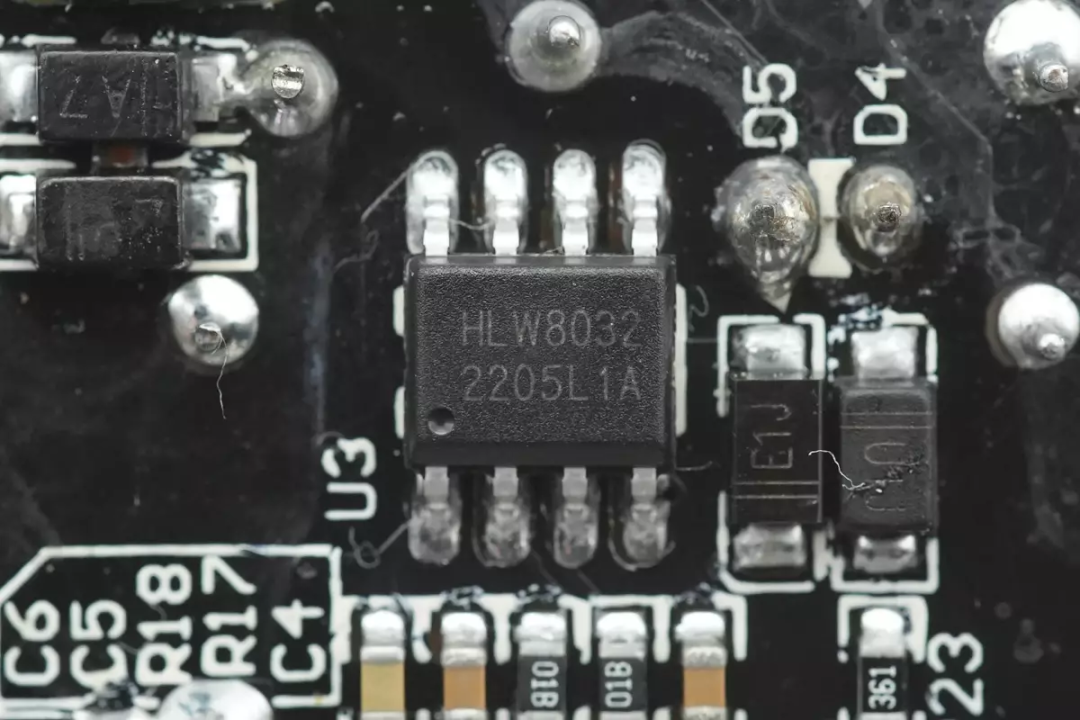

用于交流电压和输出电流计量的检测芯片，，，，，，，，来自合力为，，，，，，，，型号HLW8032，，，，，，，，用于交流电压电流以及功率测量，，，，，，，，配合单片机实现插座的过压过流保；；；；；すδ埽，，，，，，确保安全用电。。。。。。。

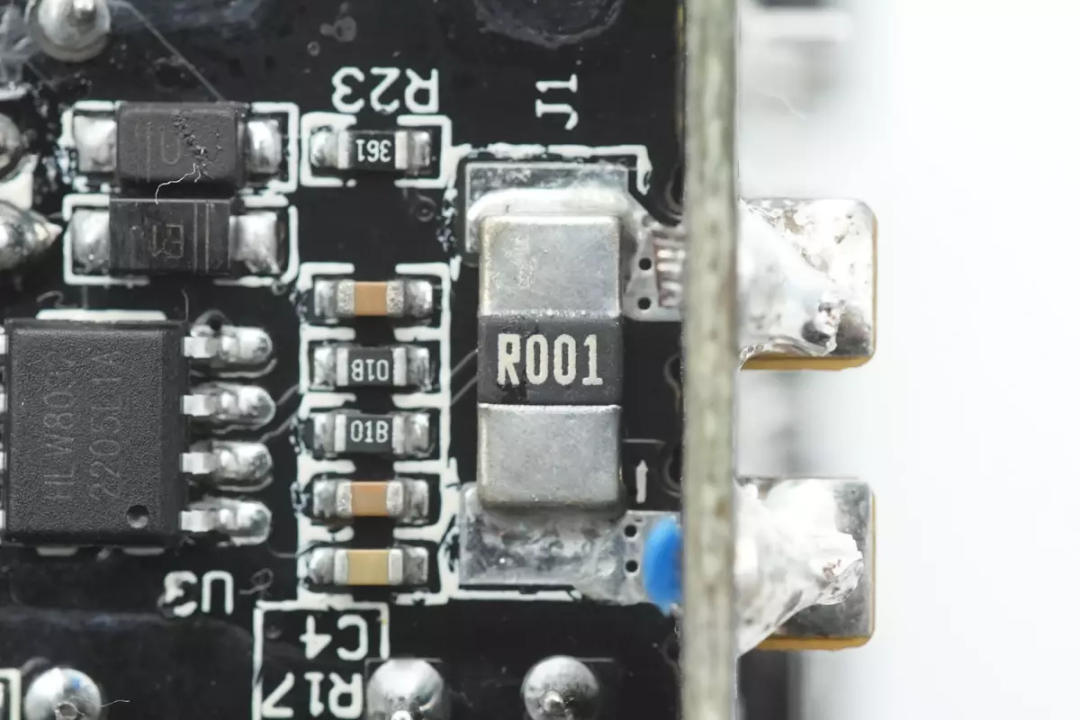

用于检测交流电流输出的1mΩ电流检测电阻，，，，，，，，采用2512封装。。。。。。。

控制交流输出的继电器来自宏发，，，，，，，，型号HF32FV-G，，，，，，，，触点电流10A，，，，，，，，线圈电压5V，，，，，，，，用于控制插线板交流输出。。。。。。。

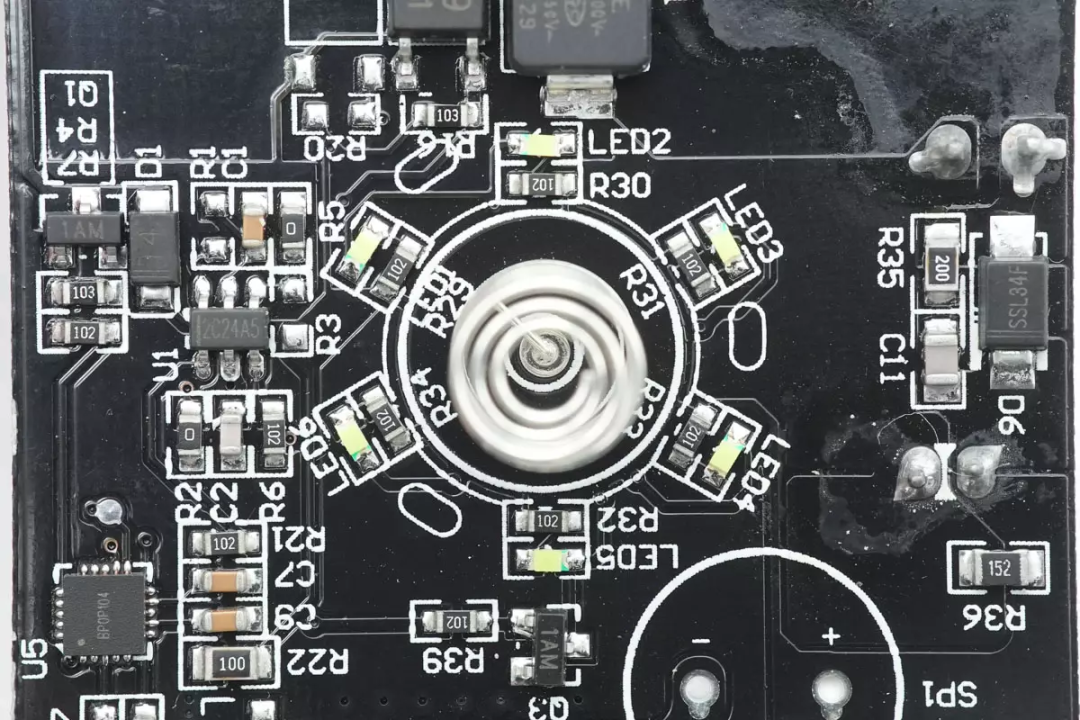

另外一路电源控制电路小板上焊接LED指示灯，，，，，，，，开关电源以及控制单片机等，，，，，，，，用于过压过流信号检测以及触摸控制功能。。。。。。。

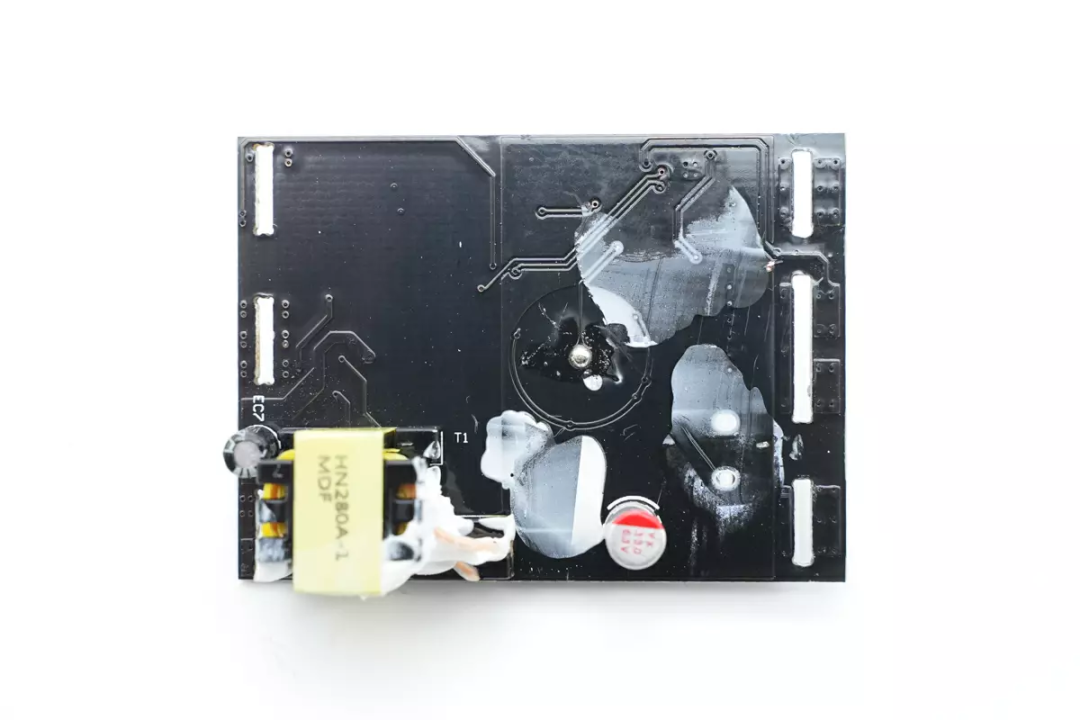

小板背面焊接变压器，，，，，，，，固态电容和一颗电解电容。。。。。。。固态电容套胶帽绝缘。。。。。。。

小板上降压芯片来自晶丰明源，，，，，，，，型号S7132S，，，，，，，，是一颗原边控制的开关电源芯片，，，，，，，，采用SOP7封装。。。。。。。

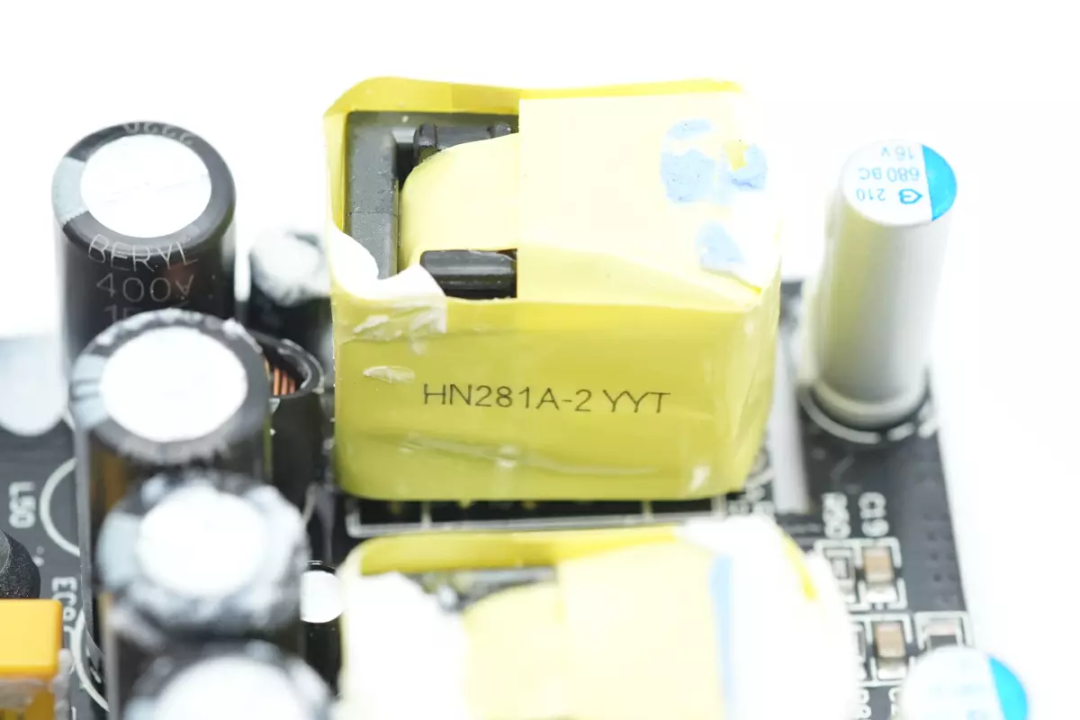

开关变压器特写，，，，，，，，次级采用多层绝缘线绕制，，，，，，，，并涂有白色胶水固定。。。。。。。

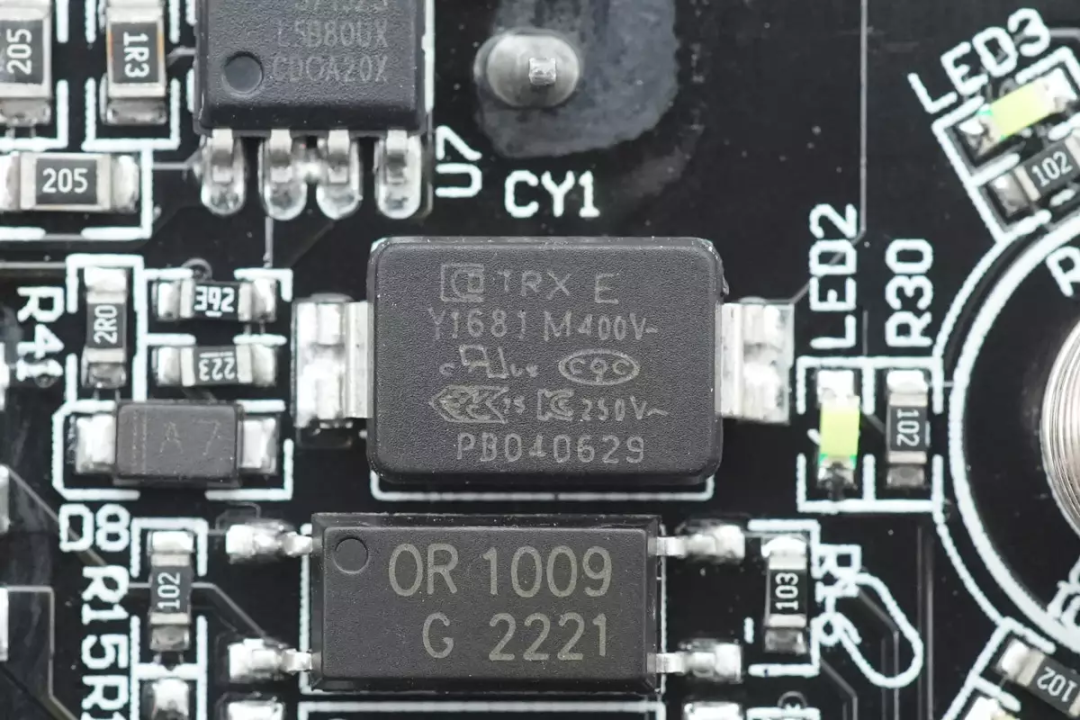

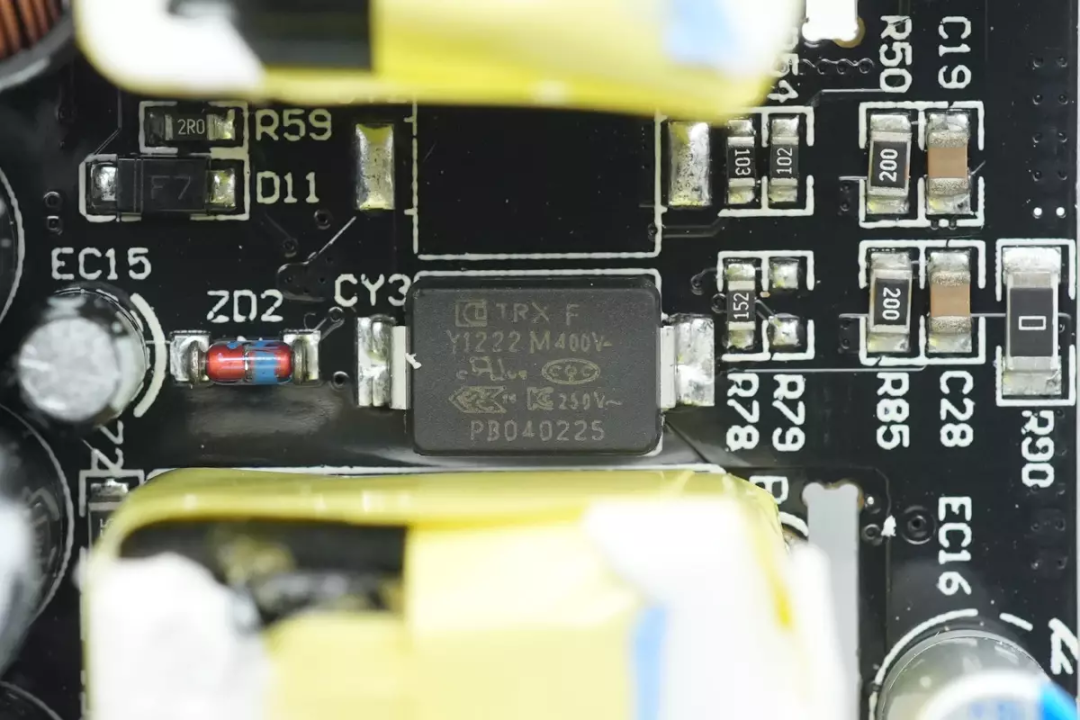

贴片Y电容来自四川特锐祥科技股份有限公司，，，，，，，，型号TMY1681M，，，，，，，，具有体积小、重量轻等特色，，，，，，，，非常适合应用于氮化镓快充这类高密度电源产品中。。。。。。。

特锐祥专注于被动元器件的研发、生产及销售，，，，，，，，注册资本1亿元。。。。。。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，，，，，，，，TRX将致力于陶瓷材料的研究，，，，，，，，以拓展更多品类的应用，，，，，，，，为客户提供更多的解决方案。。。。。。。

充电头网了解到，，，，，，，，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，，，，，，，，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，，，，，，，，性能获得客户一致认可。。。。。。。

OR-1009光耦用于状态控制。。。。。。。

SSL34F二极管用于输出整流。。。。。。。

输出滤波固态电容来自304am永利集团，，，，，，，，规格为330μF 6.3V。。。。。。。

丝印BP0K104的MCU，，，，，，，，用于过压过流保；；；；；すδ芗觳狻！！。。。。

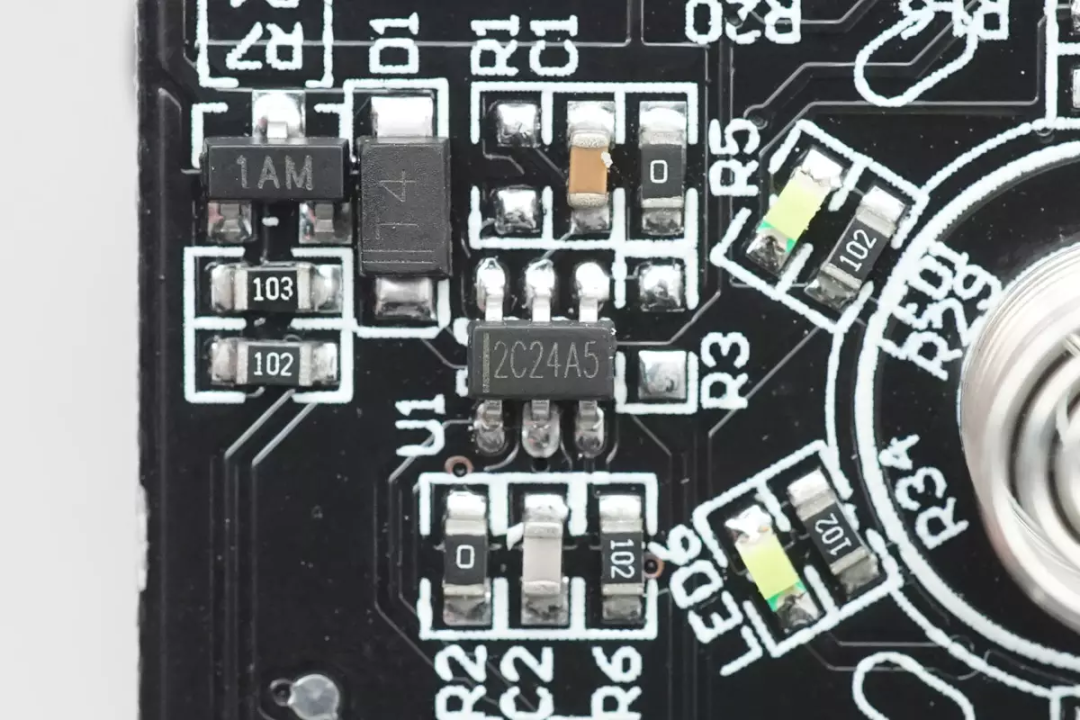

一颗触摸芯片丝印2C24A5，，，，，，，，用于检测弹簧的触摸操作。。。。。。。
