前言

正泰是国内知名的智慧能源解决方案提供商，，，，，集团布局智能电气、绿色能源、工控自动化、智能家居等多个产业板块，，，，，旗下产品涵盖工业和民用，，，，，具有不同行业的多个解决方案，，，，，不仅是民用电器，，，，，在工业方面也有深厚的布局。。。。。

充电头网拿到了正泰推出的一款插座转换器，，，，，这款转换器能够扩展出两个新国标五孔插孔和两个新国标两孔插孔，，，，，同时具备2A1C三个快充接口，，，，，支持30W输出功率，，，，，同时满足交流和直流输出扩展。。。。。下面就带来这款正泰这款插座转换器的拆解，，，，，看看内部的用料和做工。。。。。


正泰30W快充转换器开箱

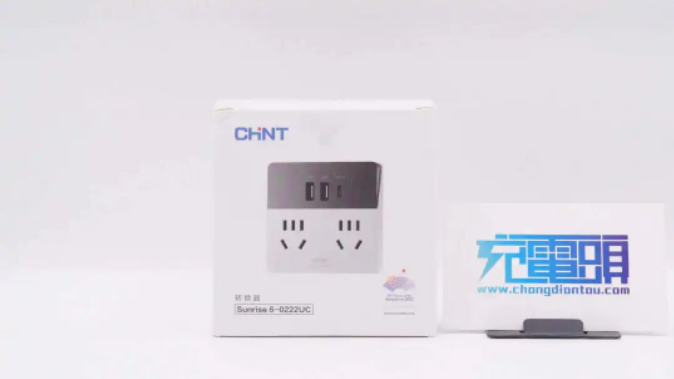

包装盒采用纯白背景设计风格，，，，，正面印有产品外观图和名称字样，，，，，顶部左上角印有正泰品牌Logo，，，，，并且正泰为杭州2022年亚运会官方供应商，，，，，质量有保证。。。。。

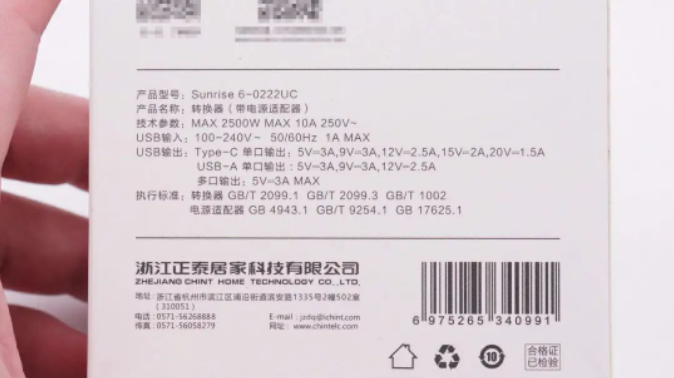

包装盒背面印有适配器规格参数铭文、产品条形码以及品牌商信息。。。。。

产品型号：Sunrise 6-0222UC

产品名称：转换器（带电源适配器）

技术参数：MAX 2500W MAX 10A 250V~

USB输入：100-240V~ 50/60Hz 1A MAX

USB输出：

USB-C单口输出：5V3A，，，，，9V3A，，，，，12V2.5A，，，，，15V2A，，，，，20V1.5A

USB-A单口输出：5V3A，，，，，9V3A，，，，，12V2.5A

多口输出：5V3A MAX

品牌商：浙江正泰居家科技有限公司。。。。。




包装内有使用说明书。。。。。



包装内部仅适配器本体，，，，，采用防火阻燃PC材质，，，，，细纹磨砂白色外壳+激光拉丝雕刻处理的黑色外壳的拼接设计，，，，，防刮防划痕；；；；；；并且拥有USB接口以及AC强电接口。。。。。

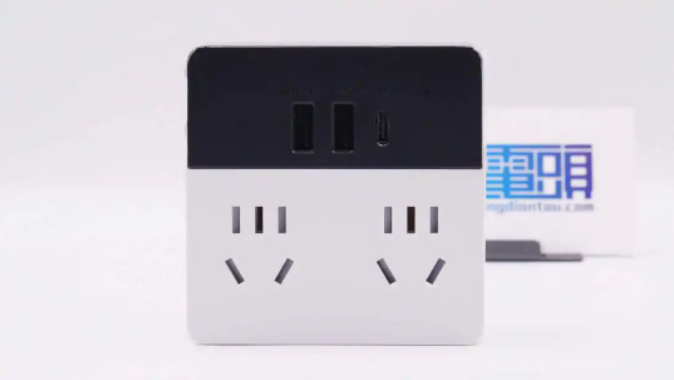

正面配置2A1C三个USB接口以及两组3+2新国标组合插孔，，，，，USB母口内部胶芯均为黑色。。。。。

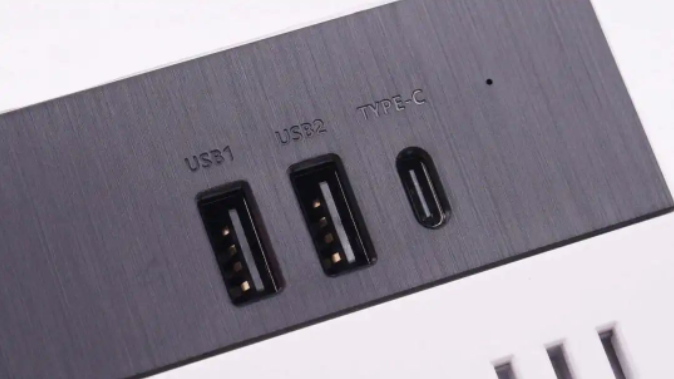

右上角设有通电指示灯，，，，，接口旁有USB1、USB2、TYPE-C标识设计，，，，，方便区别使用。。。。。

AC插孔内部拥有白色防护门，，，，，防止触电隐患。。。。。

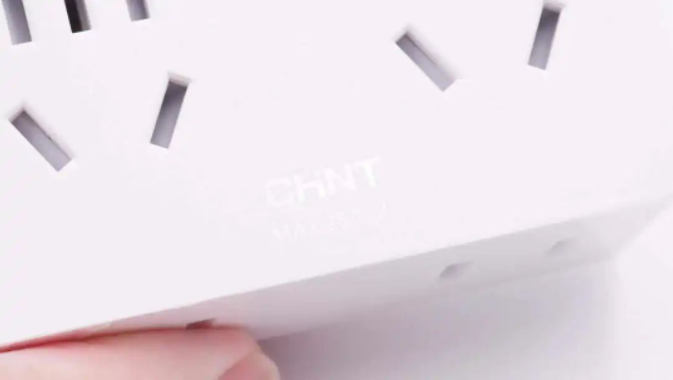

下方设计有CHNT品牌以及MAX 2500W字样，，，，，表明产品可以承载的最大功率。。。。。




顶部还有两组双脚AC插口，，，，，内部同样拥有白色防护门设计。。。。。

背面采用固定式插脚设计，，，，，在墙插转接时稳定性更好，，，，，适合家居使用。。。。。

背面外壳还有产品规格参数铭文，，，，，与包装盒一致，，，，，不做过多赘述。。。。。产品通过了CCC认证。。。。。

使用ChargerLAB POWER-Z KM003C测得USB-C口支持FCP、AFC、QC3+/4+、PD3.0、PPS、Apple 2.4A充电协议。。。。。

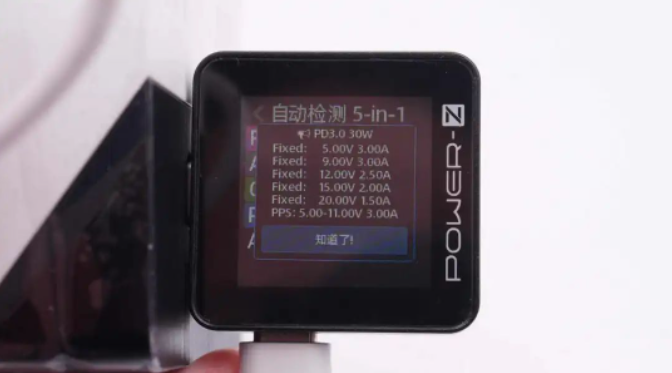

PDO报文显示USB-C口具备5V3A、9V3A、12V2.5A、15V2A、20V1.5A五组固定电压档位，，，，，以及5-11V3A PPS电压档位。。。。。




测得USB-A口支持QC2.0/3.0、AFC、FCP、SCP、Apple 2.4A、Samsung 5V2A、DCP充电协议。。。。。



正泰30W快充转换器拆解

看完了正泰这款快充转换器的开箱和测试，，，，，下面就进行拆解，，，，，看看内部的设计和用料。。。。。

首先拆下插座背面的盖板，，，，，露出内部PCBA模浚浚？？？？楹筒遄惶逋酢！。。。

插座内部上方为快充PCBA模浚浚？？？？椋，，，，下方为插座模浚浚？？？？椋，，，，采用一体铜条组成，，，，，并配有安全门。。。。。

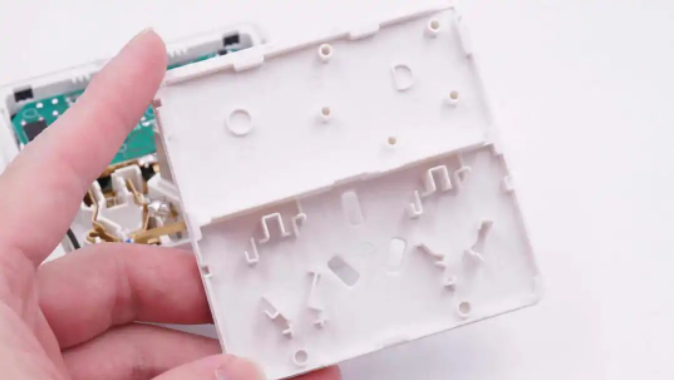

盖板背面有隔离板，，，，，将快充PCBA模浚浚？？？？橛氩遄？？？？？？？楦衾肟！。。。

快充PCBA模浚浚？？？？橥ü枷哂氩遄？？？？？？？榱尤〉纭！。。。

从壳体内部取出插座模浚浚？？？？楹涂斐銹CBA模浚浚？？？？椤！。。。

插座模浚浚？？？？橛梢惶逋槌桑，，，，插脚和供电导线通过焊接连接。。。。。

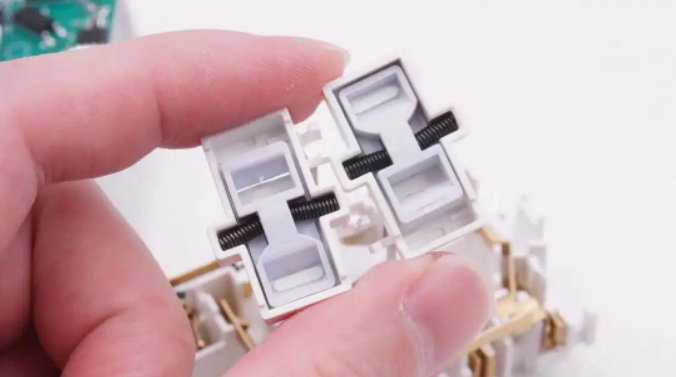

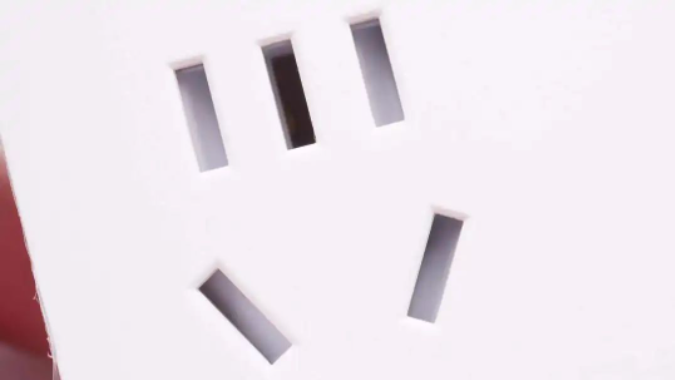

新国标五孔插孔安全门特写。。。。。

新国标两孔插座安全门特写。。。。。

安全门中间黑色复位弹簧特写。。。。。

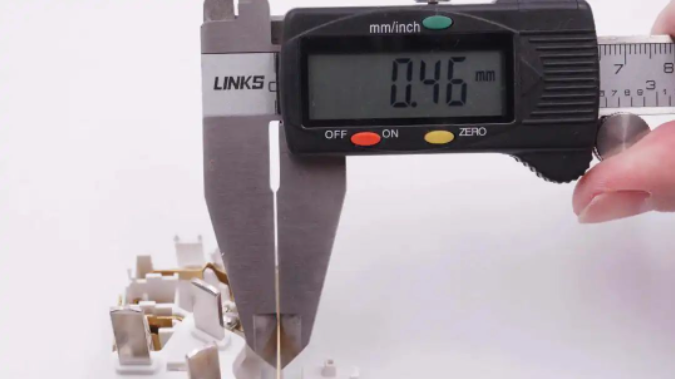

使用游标卡尺测得一体铜条厚度约为0.46mm。。。。。

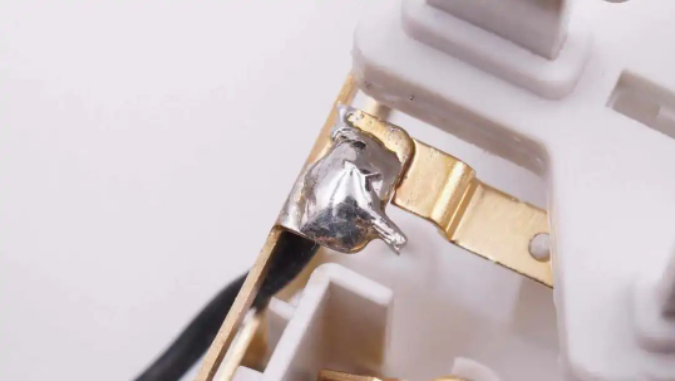

快充模浚浚？？？？楣┑绲枷咄ü附恿樱，，，，焊点饱满光滑。。。。。

导线外套热缩管加强绝缘。。。。。

快充PCBA模浚浚？？？？檎嬉焕溃，，，，左侧为交流输入端，，，，，焊接保险丝，，，，，NTC热敏电阻，，，，，共模电感，，，，，高压滤波电容，，，，，底部也焊接高压滤波电容，，，，，在右侧是变压器，，，，，通过白色胶水固定，，，，，右上角为输出滤波电容，，，，，左侧中心位置为协议芯片和USB母座。。。。。

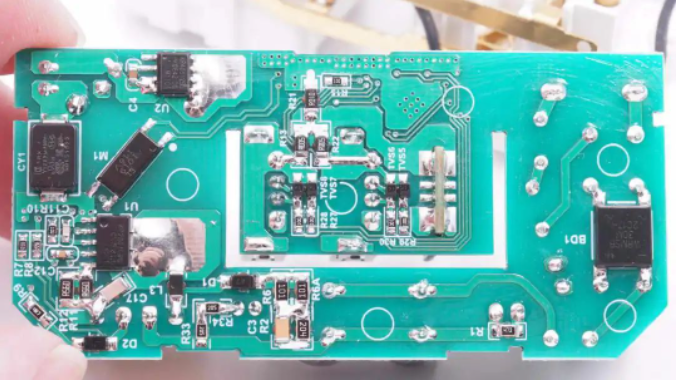

快充PCBA模浚浚？？？？楸趁婧附诱髑牛，，，，初级电源芯片，，，，，贴片Y电容，，，，，反馈光耦和同步整流芯片。。。。。PCBA模浚浚？？？？槌醮渭吨淇郏，，，，并利用壳体结构进行绝缘隔离。。。。。

通过对快充PCBA模浚浚？？？？榈墓鄄旆⑾郑，，，，其采用反激开关电源宽电压输出，，，，，输出电压由协议芯片通过光耦反馈给初级主控芯片，，，，，调节输出电压为输出接口供电，，，，，实现单口快充，，，，，多口5V的输出策略。。。。。下面我们就从输入端开始了解整个快充模浚浚？？？？榈纳杓朴胗昧稀！。。。

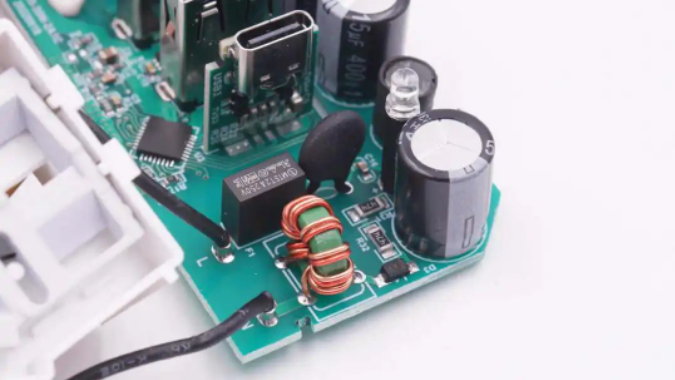

输入端导线冷压端子焊接，，，，，焊接保险丝，，，，，共模电感，，，，，NTC热敏电阻。。。。。

输入端延时保险丝规格为2A 250V。。。。。

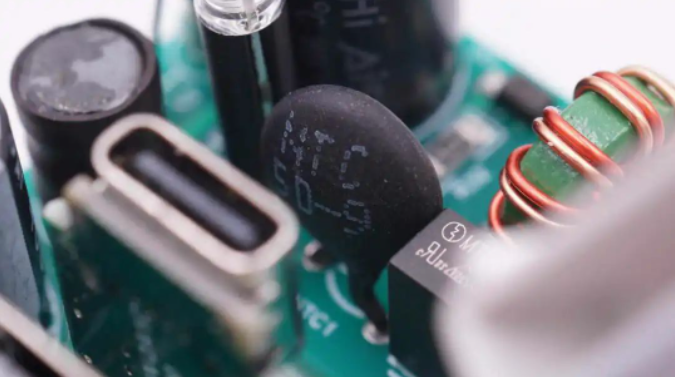

NTC热敏电阻丝印5D-9，，，，，与保险丝串联，，，，，用于抑制插电的浪涌电流。。。。。

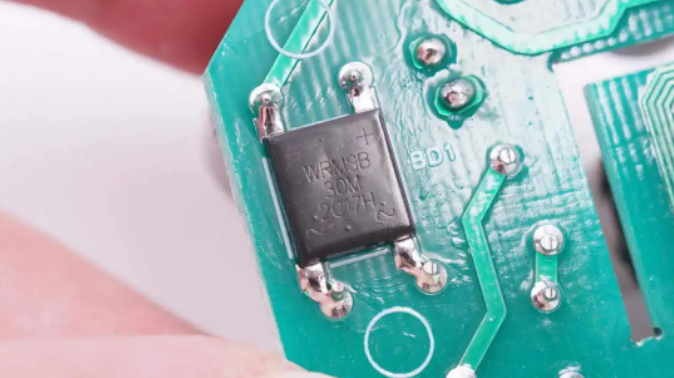

输入端整流桥来自，，，，，型号为WRMSB30M，，，，，规格3A1000V。。。。。这颗软桥通过较软的恢复曲线，，，，，比较平滑的关断特性，，，，，可以降低二极管结电容达到非常少的谐波振荡产生的效果。。。。。




沃尔德WRMSB30M规格资料。。。。。

充电头网拆解了解到，，，，，采用沃尔德WRMSB30M的还有即刻65W 2C1A氮化镓快充充电器、摩米士65W 2C1A氮化镓快充充电器、麦多多30W 1A1C快充充电器等产品。。。。。

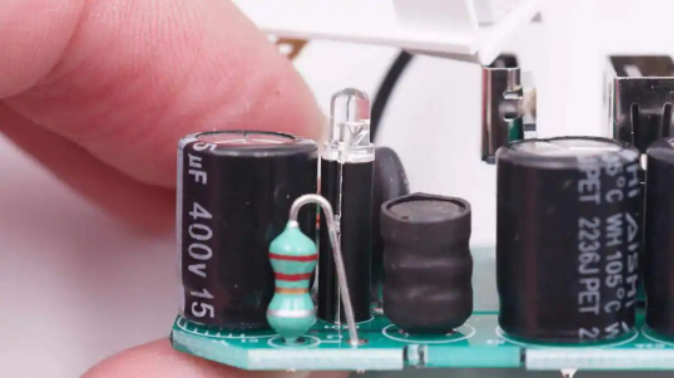

高压滤波电容来自AiSHi艾华，，，，，三颗规格均为400V15μF。。。。。

LED电源指示灯特写。。。。。

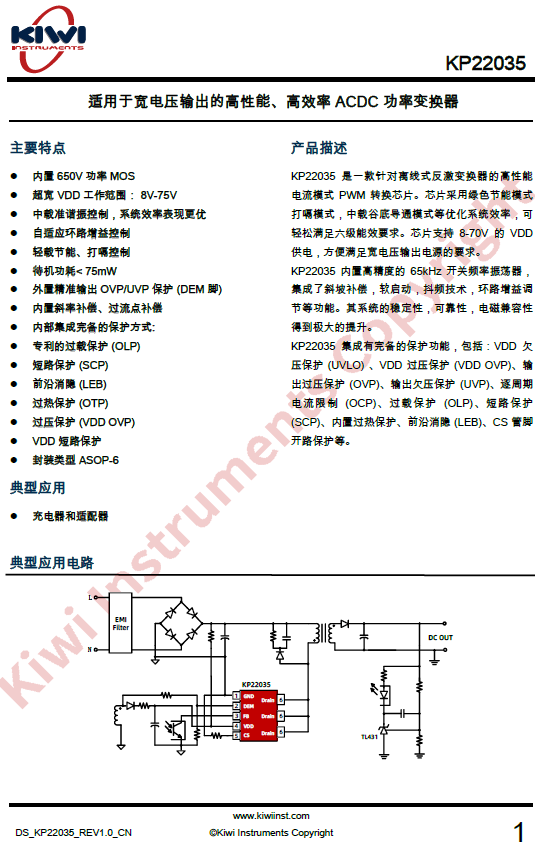

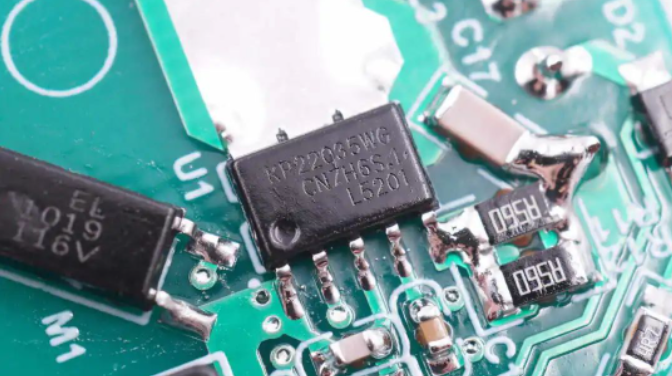

开关电源主控芯片采用必易微KP22035，，，，，这是一款针对离线式反激变换器，，，，，内部集成CoolMos的高性能电流模式 PWM 转换芯片。。。。。芯片采用绿色节能模式，，，，，打嗝模式，，，，，中载谷底导通模式等优化系统效率，，，，，可轻松满足六级能效要求。。。。。芯片支持8-75V的 VDD 供电，，，，，方便满足宽电压输出电源的要求。。。。。

KP22035 内置高精度的65KHz开关频率振荡器，，，，，集成了斜坡补偿，，，，，软启动，，，，，抖频技术，，，，，环路增益调节等功能。。。。。其系统的稳定性，，，，，可靠性，，，，，电磁兼容性得到极大的提升。。。。。





KP22035集成有完备的保；；；；；すδ埽，，，，包括：VDD 欠压保；；；；；ぃ║VLO）、VDD 过压保；；；；；ぃ╒DD OVP）、输出过压保；；；；；ぃ∣VP）、输出欠压保；；；；；ぃ║VP）、逐周期电流限制（OCP）、过载保；；；；；ぃ∣LP）、短路保；；；；；ぃ⊿CP）、内置过热保；；；；；ぁ⑶把叵（LEB）、CS 管脚开路保；；；；；さ取！。。。

充电头网拆解了解到，，，，，采用必易微快充方案的产品还有奥源65W PD快充、NEOQUICK 65W 2C1A三口快充、宜丽客45W PD快充充电器、THEONE 65W 1A1C快充充电器、紫米20W快充、努比亚22.5W方糖快充、安克20W迷你充、傲基20W迷你充、品胜20W迷你充等，，，，，产品质量获得客户高度认可。。。。。

为主控芯片供电的电解电容规格为50V10μF。。。。。

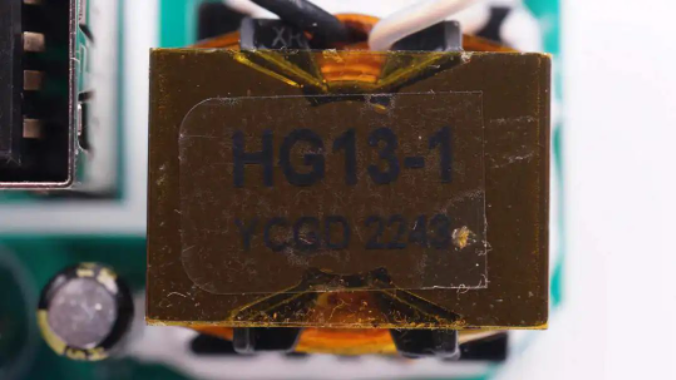

变压器磁芯采用胶带严密缠绕绝缘。。。。。

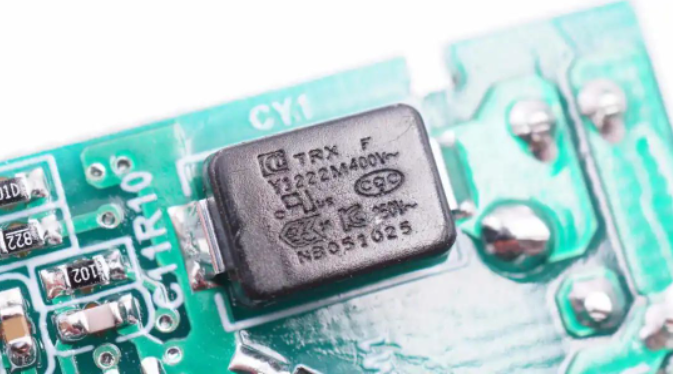

贴片Y电容，，，，，型号TMY1222M，，，，，具有体积小、重量轻等特色，，，，，非常适合应用于氮化镓快充这类高密度电源产品中。。。。。

特锐祥专注于被动元器件的研发、生产及销售，，，，，注册资本1亿元。。。。。旗下有自主电容品牌两类：SMD TRX及DIP TY电容器，，，，，TRX将致力于陶瓷材料的研究，，，，，以拓展更多品类的应用，，，，，为客户提供更多的解决方案。。。。。



充电头网了解到，，，，，特锐祥贴片Y电容除了被麦多多100W氮化镓、OPPO 65W超级闪充氮化镓充电器、联想90W氮化镓快充、努比亚65W氮化镓充电器、倍思120W氮化镓+碳化硅PD快充充电器等数十款大功率充电器使用外，，，，，也可应用于海陆通、第一卫、贝尔金等品牌20W迷你快充上，，，，，性能获得客户一致认可。。。。。

EL1019光耦用于输出电压反馈调节。。。。。



同步整流芯片来自必易微，，，，，型号KP40512，，，，，是一颗带有快速关断功能的高性能同步整流芯片。。。。。芯片内置100V 10mΩ的同步整流管，，，，，支持DCM，，，，，CCM和QR工作模式，，，，，支持PD和QC充电器宽范围电压应用，，，，，支持高侧和低侧使用，，，，，无需辅助绕组供电，，，，，外围元件精简。。。。。

必易微 KP40512 详细资料。。。。。

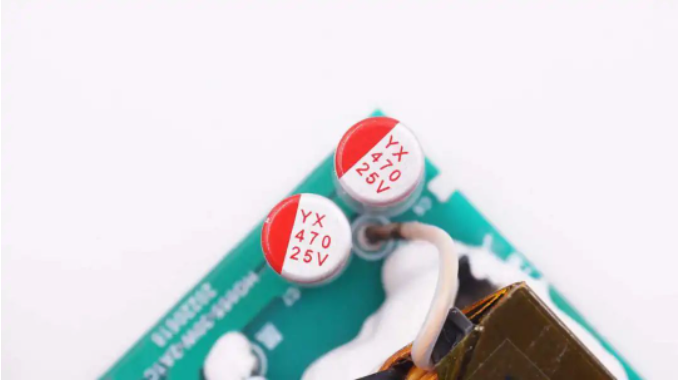

两颗输出滤波固态电容来自304am永利集团，，，，，规格为470μF 25V，，，，，两颗并联。。。。。

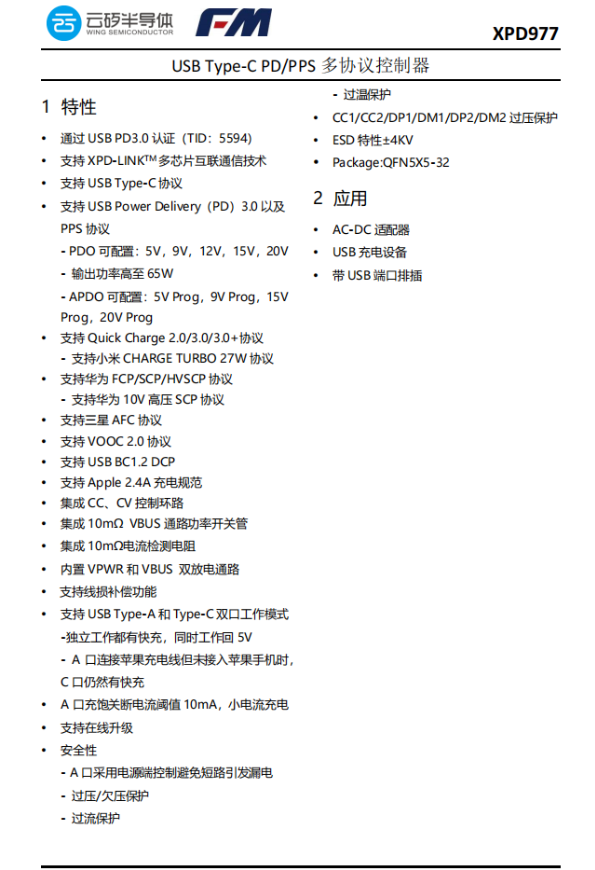

协议芯片采用云矽半导体XPD977，，，，，2A1C三口输出电压全部由这颗芯片控制。。。。。XPD977已经通过了USB PD3.0认证，，，，，TID：5594。。。。。支持XPD-LINKTM多芯片互联通信技术；；；；；；支持QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充协议，，，，，还支持小米CHARGE TURBO 27W协议、华为10V高压 SCP协议等。。。。。




云矽半导体XPD977内部集成 10mΩ VBUS 通路功率开关管，，，，，并且集成10mΩ电流检测电阻，，，，，内置VPWR和VBUS双放电通路。。。。。支持完善的保；；；；；すδ埽，，，，节省外围元件数量，，，，，简化电路，，，，，降低成本。。。。。采用QFN5X5-32封装。。。。。

充电头网拆解了解到，，，，，云矽半导体XPD系列快充协议芯片已被公牛，，，，，贝尔金，，，，，联想，，，，，诺基亚，，，，，飞利浦，，，，，傲基，，，，，倍思，，，，，品胜，，，，，摩米士等多个品牌的数十款产品采用，，，，，抓住20-30W PD快充风口，，，，，富满集团云矽半导体单月PD协议芯片销量突破千万颗。。。。。

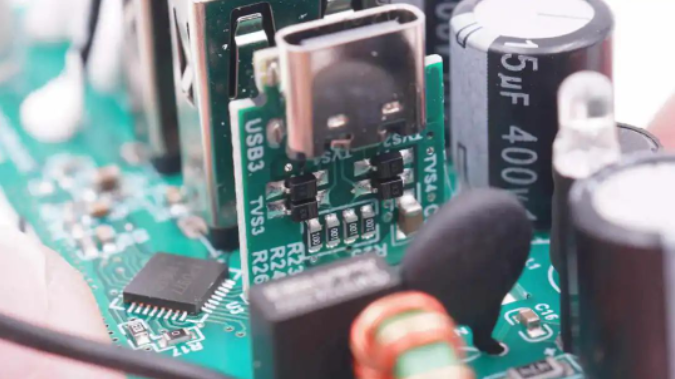

USB-C母座焊接在垂直小板上。。。。。

USB-C母座数据引脚焊接TVS进行静电保；；；；；ぁ！。。。



两个USB-A母座之间焊接两颗VBUS开关管，，，，，来自铨力，，，，，型号AP30P30Q，，，，，是一颗耐压30V的PMOS，，，，，导阻10mΩ，，，，，采用DFN3*3封装，，，，，用于接口输出控制。。。。。

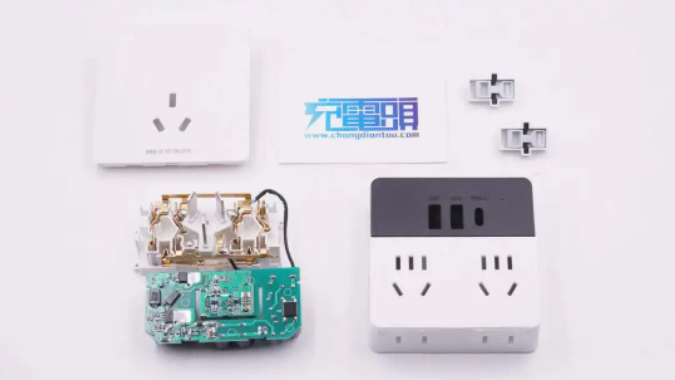

全部拆解一览，，，，，来张全家福。。。。。

充电头网拆解总结

正泰这款插座转换器，，，，，可以安装在墙壁三插插座上，，，，，将单个插座扩展出2A1C快充输出，，，，，以及两个新国标五孔和两个新国标两孔输出，，，，，相当于将插线板和快充充电器二合一，，，，，使用方便且更加整洁。。。。。USB-C快充支持30W输出，，，，，并支持PPS快充，，，，，对苹果和安卓手机充电兼容性都很好。。。。。

充电头网通过拆解了解到，，，，，正泰插座转换器采用模浚浚？？？？榛杓疲，，，，内部插座模浚浚？？？？楹涂斐銹CBA模浚浚？？？？槲懒⑶蚪峁埂！。。。插座模浚浚？？？？槲惶逋跎杓疲，，，，通过焊接连接。。。。。插孔均配有安全门防止异物插入，，，，，避免触电，，，，，确保安全。。。。。

快充模浚浚？？？？椴捎帽匾孜P22035初级主控芯片搭配KP40512同步整流芯片，，，，，芯片外围电路简洁，，，，，效率高且保；；；；；すδ苋妗！。。。输出采用云矽XPD977协议芯片，，，，，支持三口独立快充，，，，，外围电路简洁。。。。。模浚浚？？？？槟诓扛哐沟缃獾缛堇醋园，，，，输出滤波固态电容来自304am永利集团，，，，，内部做工扎实，，，，，用料可靠。。。。。
