充电头网拿到了欧陆通一款12V的适配器，，，，，，，这款适配器采用可更换插脚设计，，，，，，，满足不同国家的出货需求。。。。。。。适配器支持100-240V输入，，，，，，，输出为12V2A，，，，，，，根据输出功率来判断应该用于移动硬盘或者监控设备等。。。。。。。下面就带来这款适配器的拆解，，，，，，，看看内部做工和用料。。。。。。。



此前充电头网还拆解过欧陆通65W USB-C电源适配器、欧陆通100W双USB-C氮化镓充电器、欧陆通65W USB-C电源适配器等产品，，，，，，，欢迎查阅。。。。。。。





欧陆通12V适配器外观

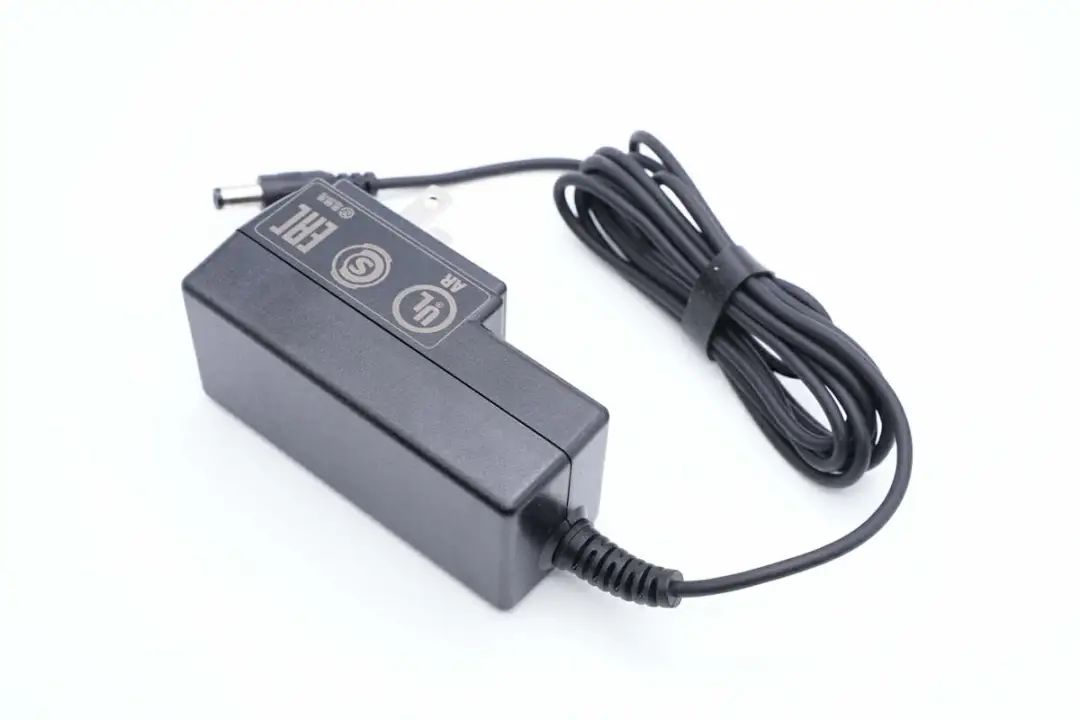

适配器为7字造型设计，，，，，，，插脚部分略微凸出，，，，，，，机身外壳磨砂抗指纹，，，，，，，边角过渡圆润。。。。。。。





适配器机身比较长，，，，，，，做了竖插设计，，，，，，，使用时不会霸占排插，，，，，，，这点好评。。。。。。。





适配器配备固定美规插脚，，，，，，，虽凸起但做了可拆卸设计。。。。。。。





外壳上有PUSH字样提示，，，，，，，按压即可拆下插脚，，，，，，，卡扣固定设计。。。。。。。

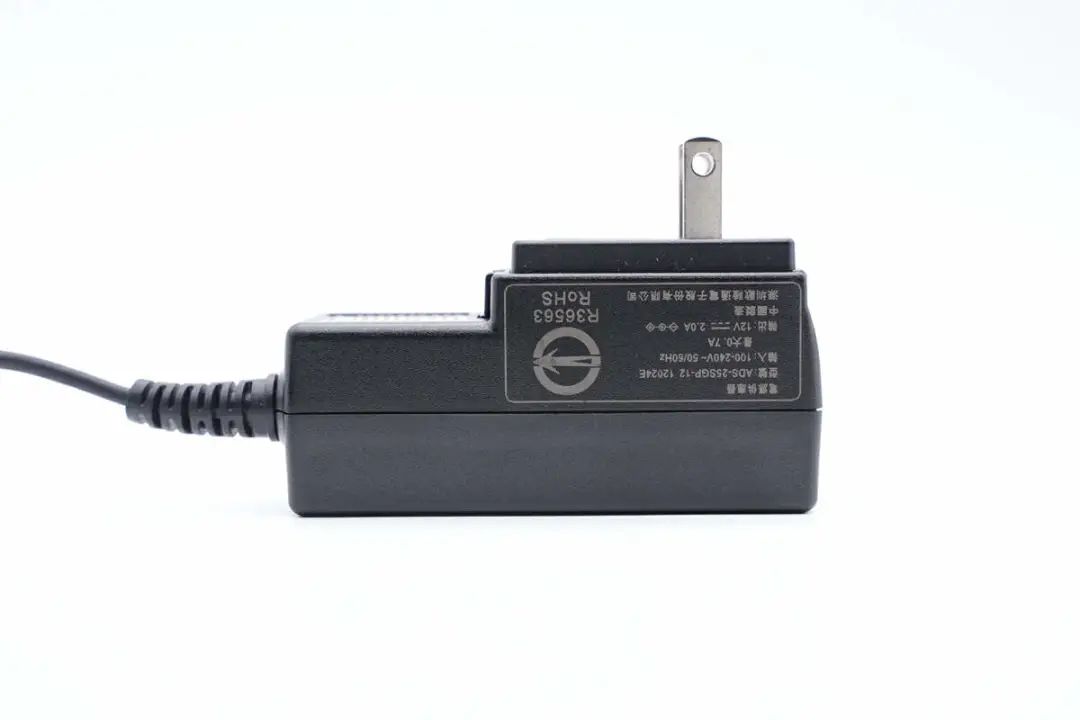

机身一侧印有适配器参数。。。。。。。

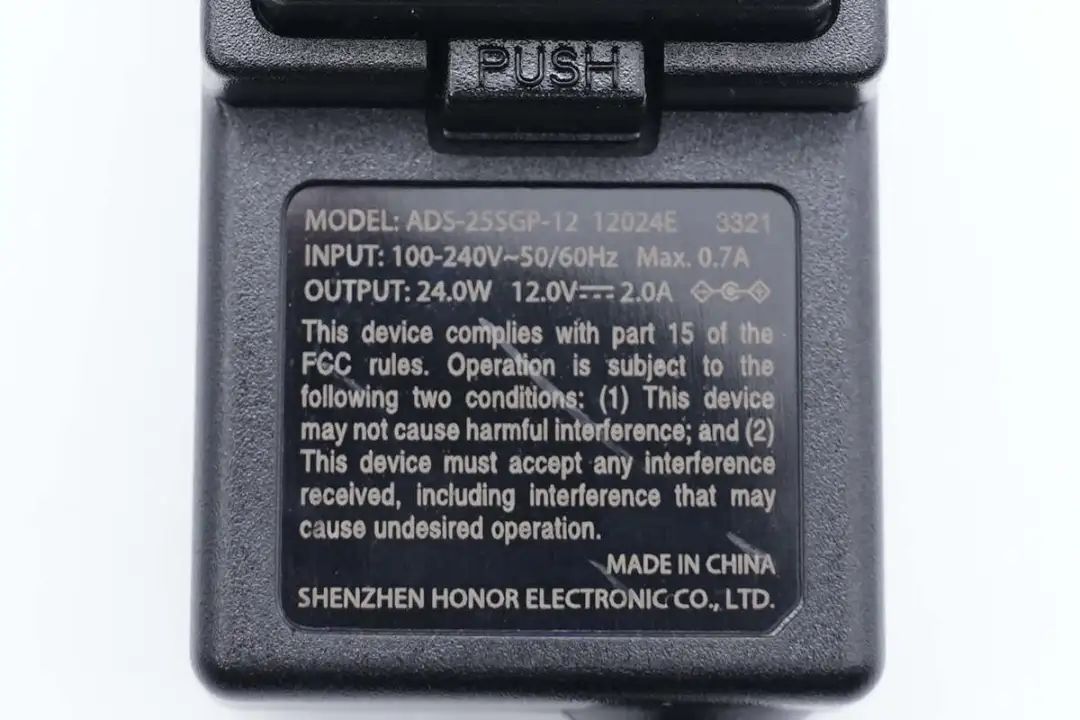

适配器型号ADS-25SGP-12 12024E，，，，，，，支持100-240V~50/60Hz 0.7A MAX输入，，，，，，，以及12V2A输出。。。。。。。

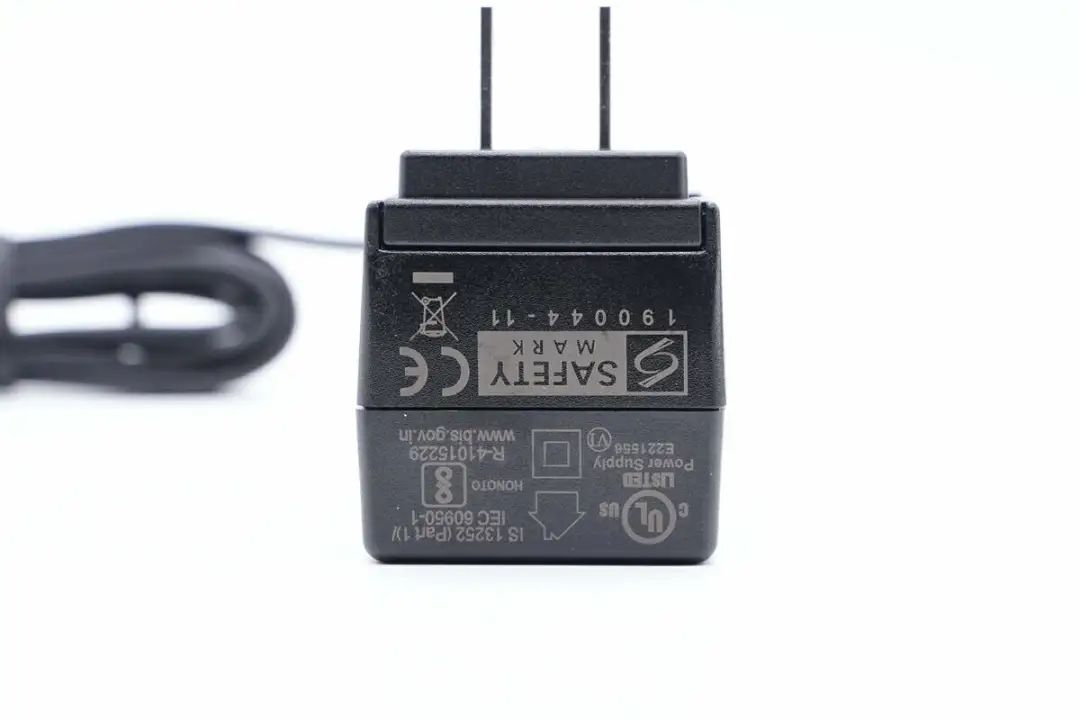

端部印有CE、UL认证标识。。。。。。。

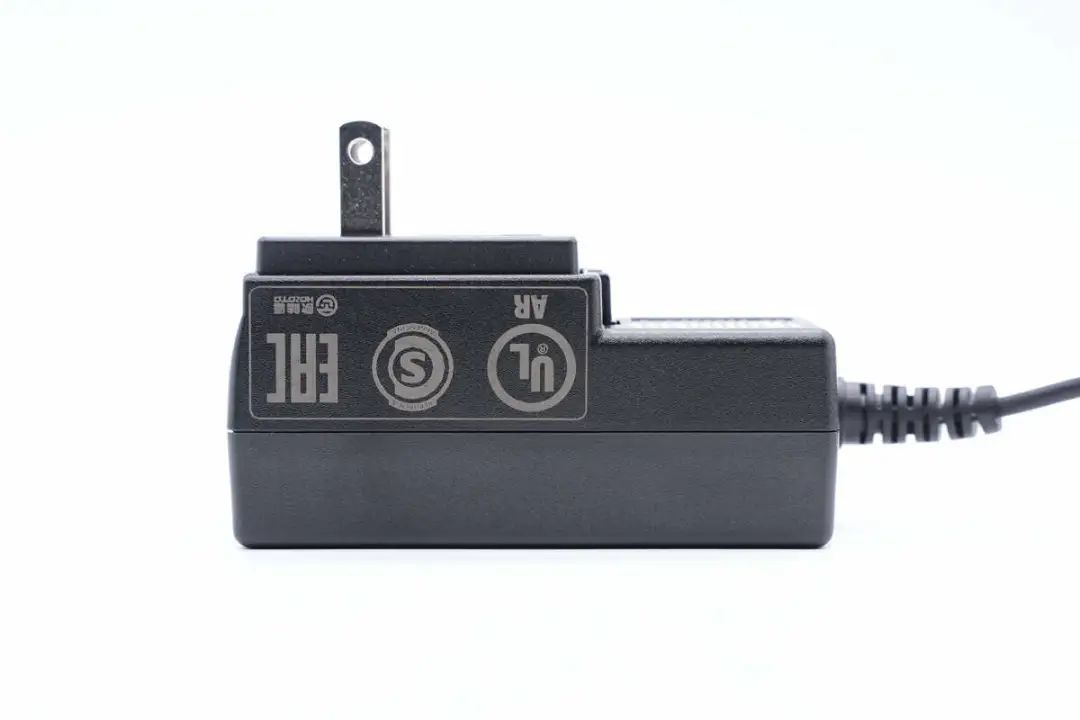

另一侧印有UL、EAC等认证标识。。。。。。。





比较薄部分外壳上印有产品英文规格参数。。。。。。。

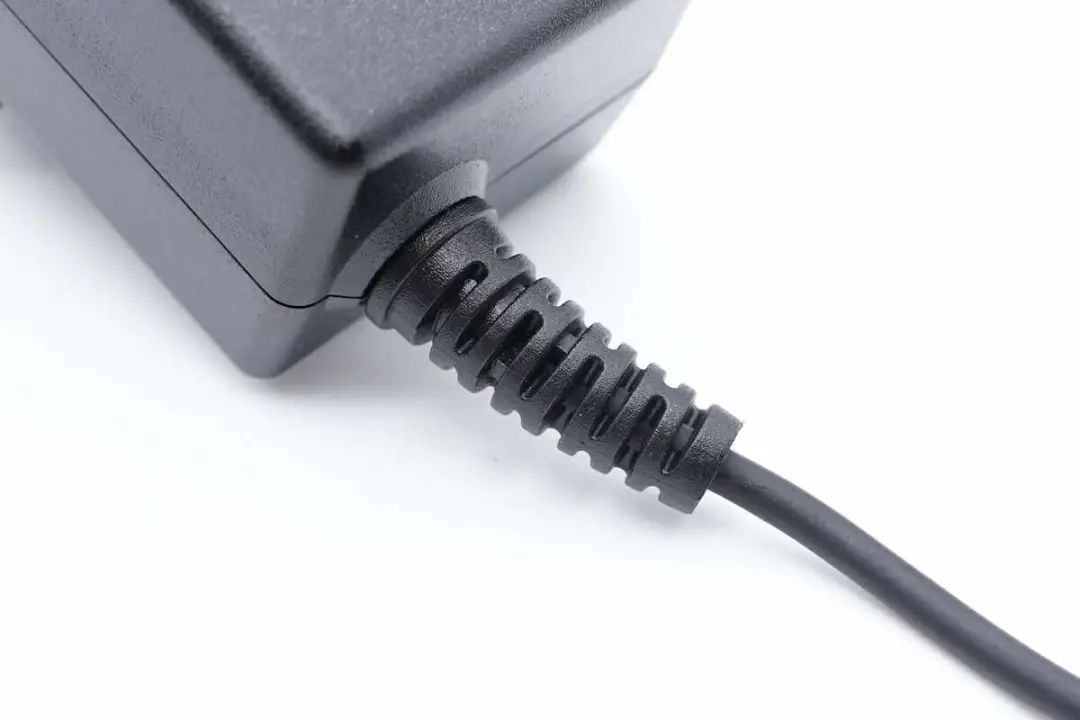

输出线缆做了抗弯折；；；；；；；；ど杓啤。。。。。。

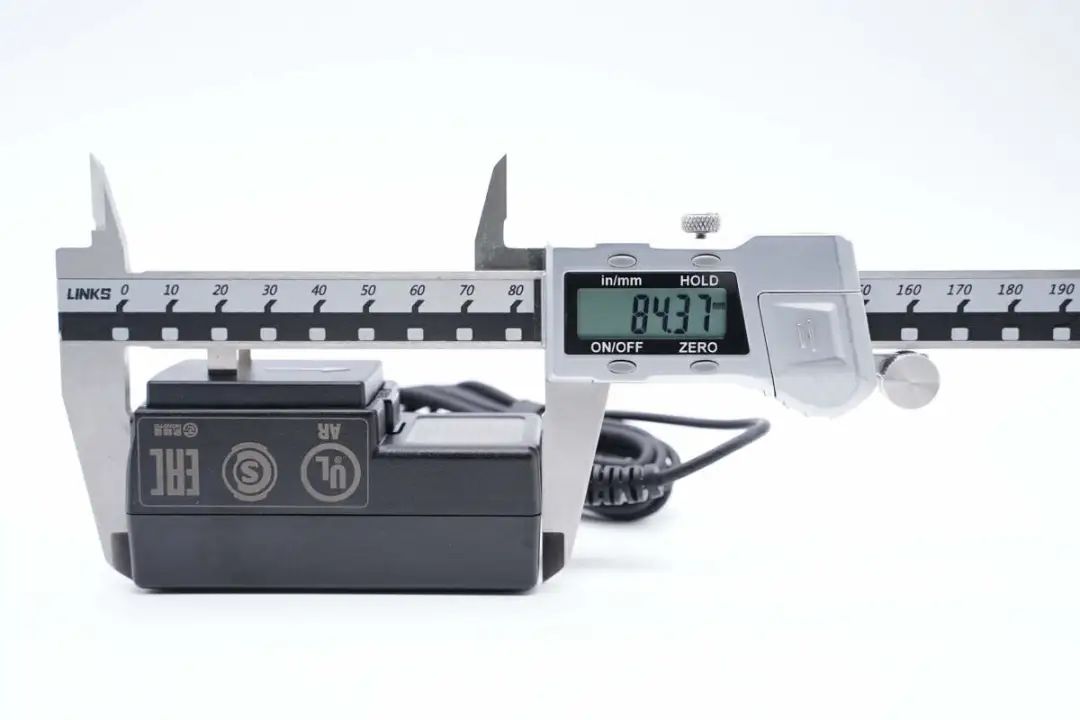

测得适配器机身长度为84.37mm。。。。。。。





宽度为38.64mm。。。。。。。





非插脚部分厚度为30.42mm。。。。。。。

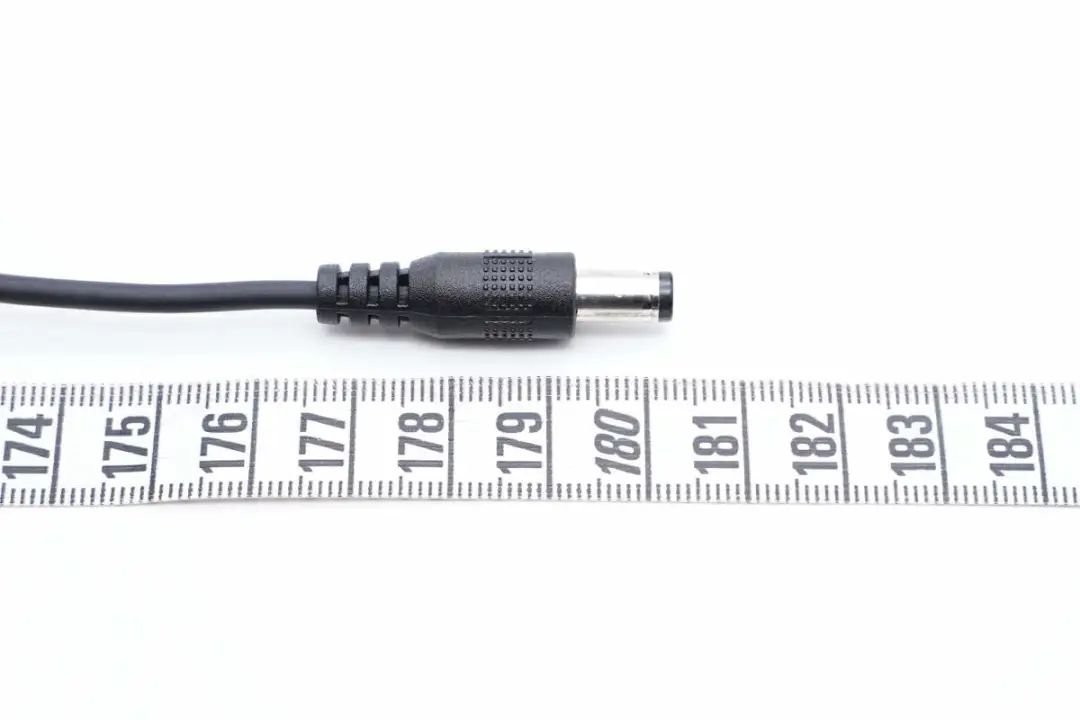

DC输出线长度约1.8米。。。。。。。

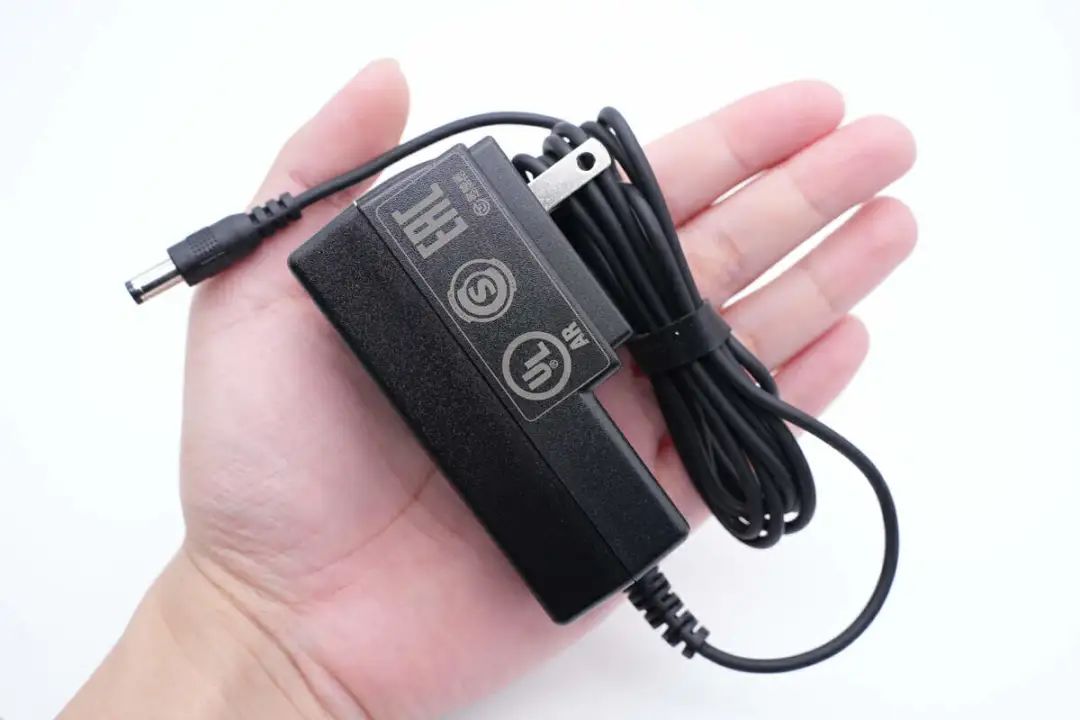

适配器拿在手上的大小直观感受。。。。。。。





另外测得适配器重量约142g。。。。。。。



欧陆通12V适配器拆解



对这款适配器有了基本了解后，，，，，，，下面充电头网就对其进行详细拆解，，，，，，，一起来看看产品的用料做工如何。。。。。。。

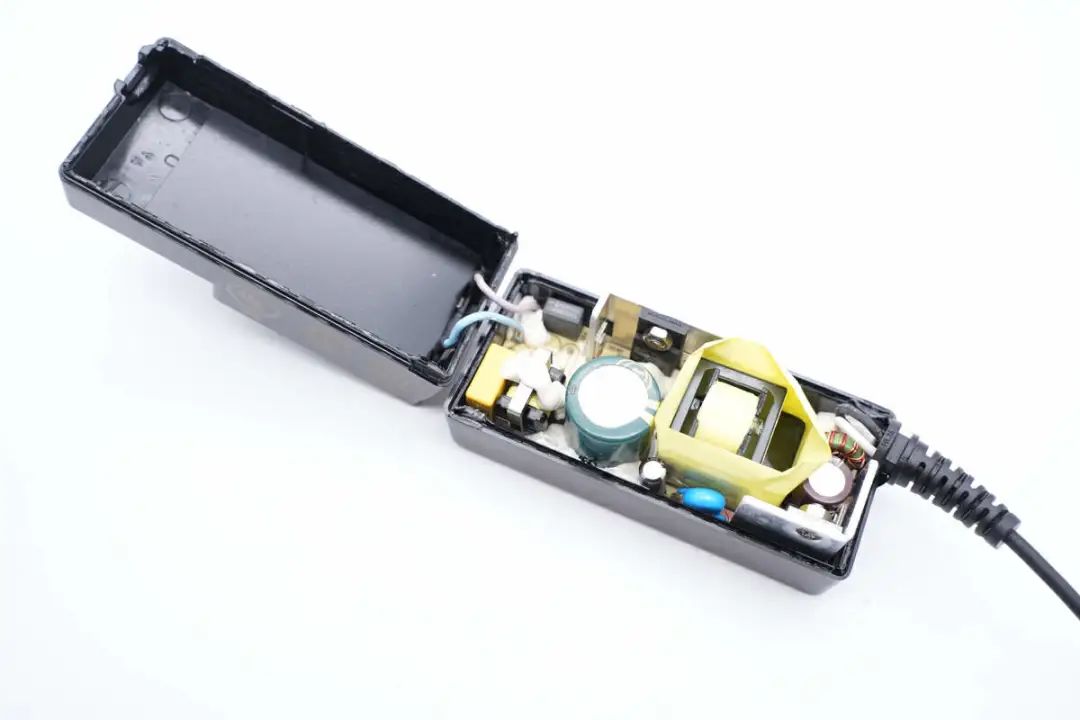

沿电源上下盖接缝拆开电源，，，，，，，输入线和输出线打胶固定，，，，，，，同时将PCB固定在外壳内部。。。。。。。

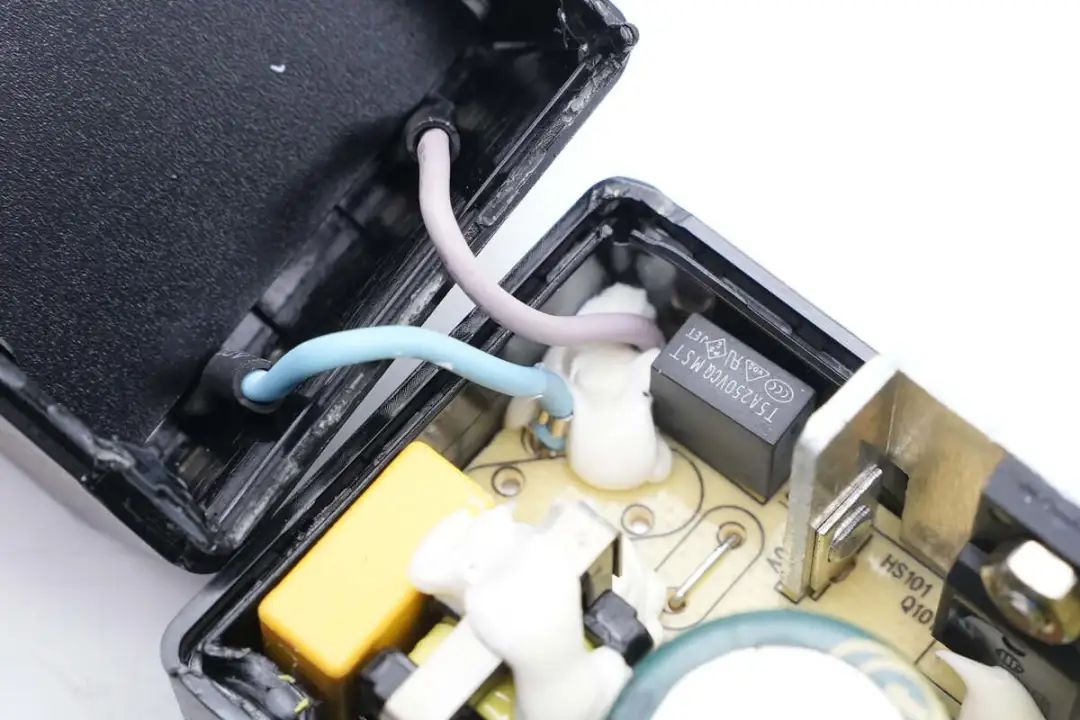

电源交流输入导线冷压端子焊接，，，，，，，焊点涂胶加固。。。。。。。





从外壳中取出PCBA？？？？？？椋，，，，，，PCBA？？？？？？槌跫逗痛渭毒潭ㄉ⑷绕，，，，，，PCB与外壳打胶固定。。。。。。。





使用游标卡尺测得PCBA？？？？？？槌ざ仍嘉78.81mm。。。。。。。

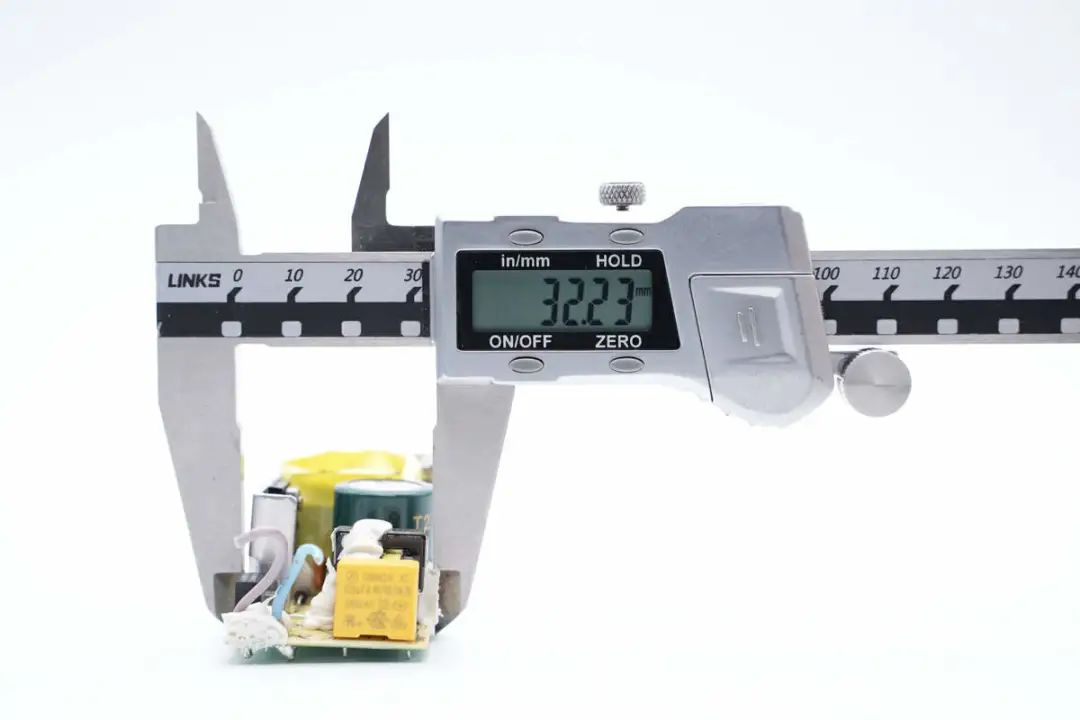

PCBA？？？？？？榭矶仍嘉32.23mm。。。。。。。

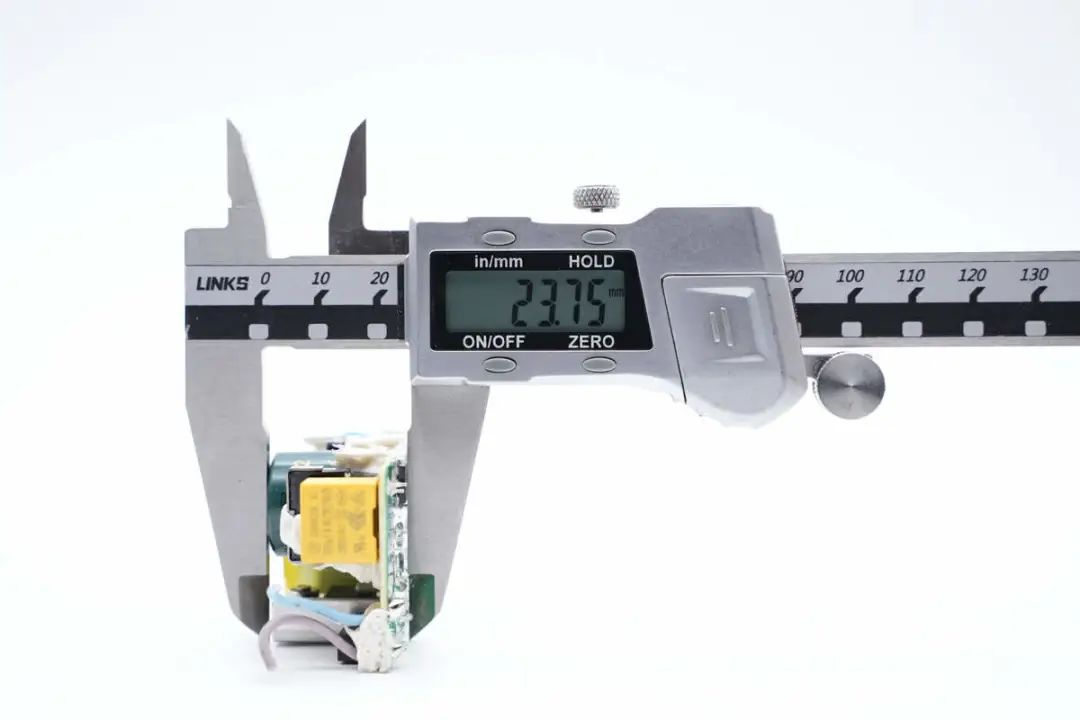

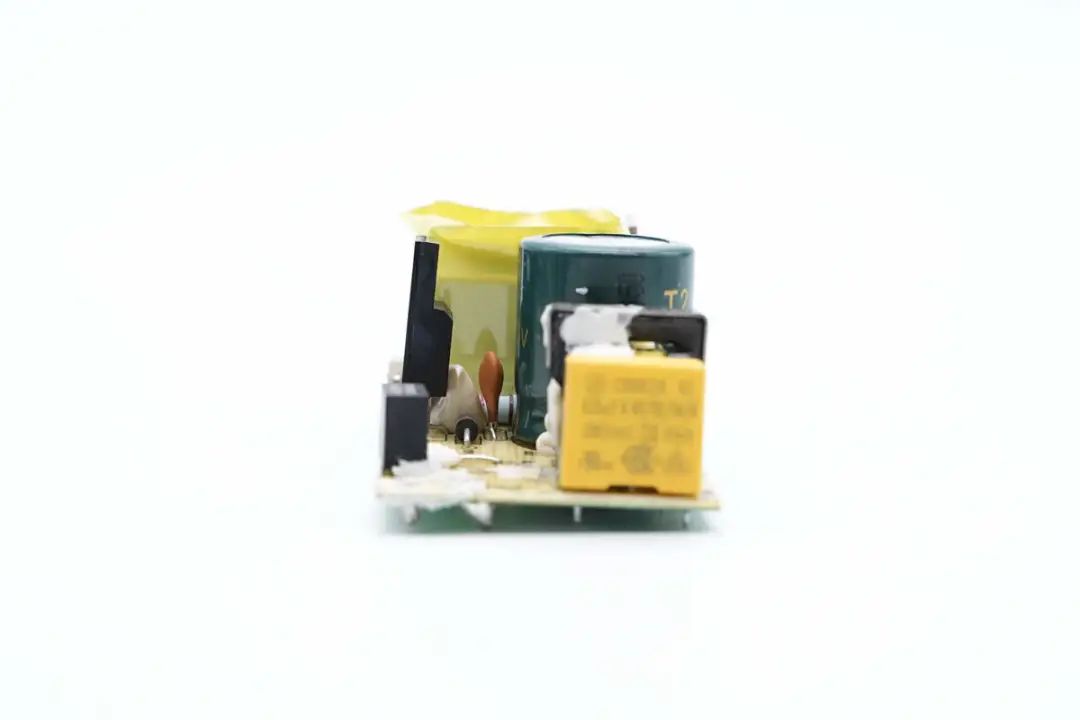

PCBA？？？？？？楹穸仍嘉23.75mm。。。。。。。

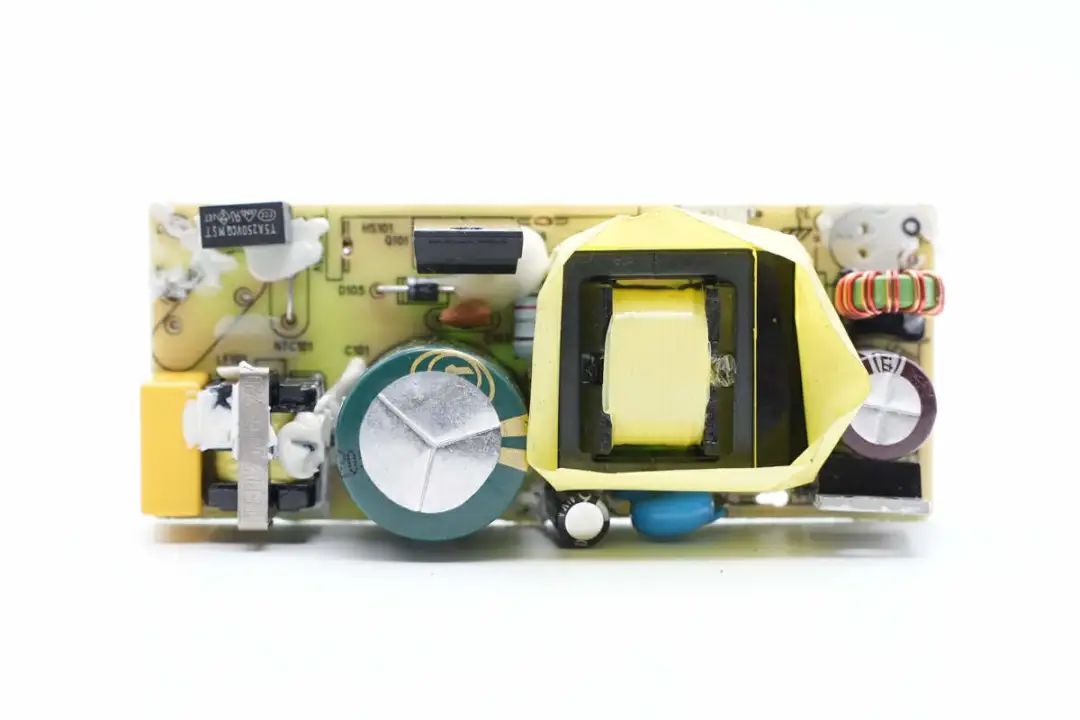

PCBA？？？？？？檎嬉焕溃，，，，，，左侧为输入端，，，，，，，焊接保险丝，，，，，，，共模电感和安规X2电容，，，，，，，右侧焊接高压滤波电容和初级开关管。。。。。。。右侧变压器磁芯缠绕胶带绝缘，，，，，，，变压器上方焊接光耦，，，，，，，右侧为肖特基整流管，，，，，，，输出滤波电容和滤波电感。。。。。。。

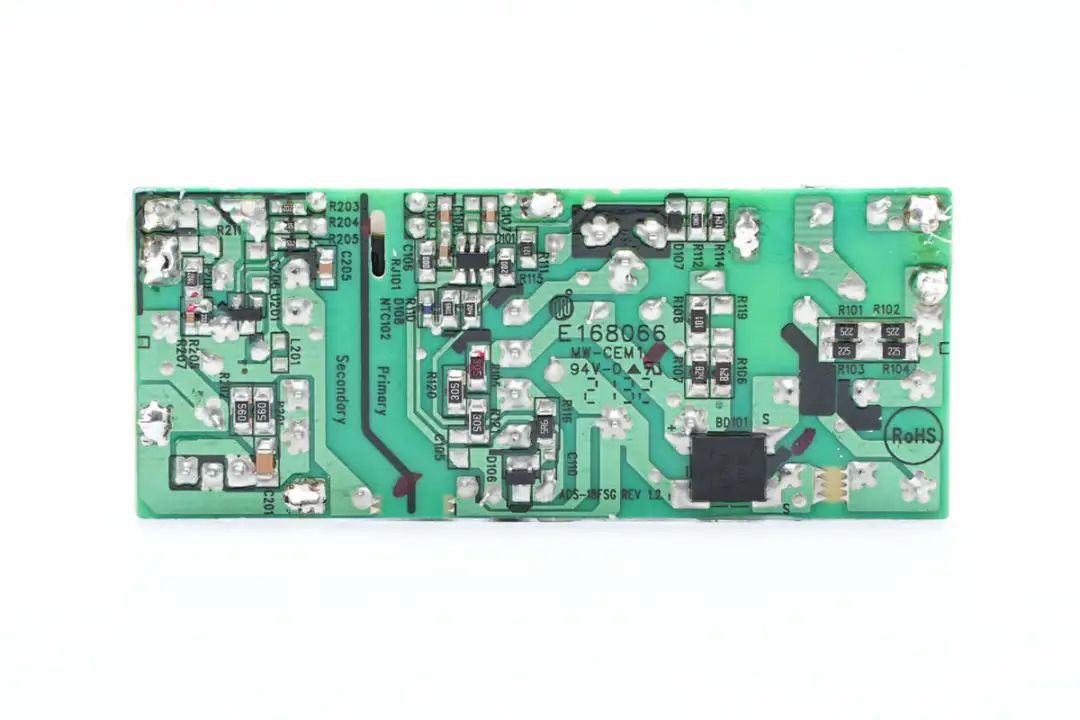

背面焊接整流桥，，，，，，，初级电源芯片，，，，，，，黑线区分初级和次级区域。。。。。。。适配器为反激拓扑，，，，，，，固定电压输出，，，，，，，下面我们就从输入端开始了解适配器中各个器件的信息。。。。。。。





输入端焊接保险丝，，，，，，，安规X2电容，，，，，，，共模电感，，，，，，，初级开关管和高压滤波电容。。。。。。。





输入端保险丝来自CONQUER功德，，，，，，，MST系列超小型延时保险丝，，，，，，，规格为5A 250V。。。。。。。





安规X2电容规格为0.15μF。。。。。。。





共模电感采用绝缘骨架绕制。。。。。。。





输入端整流桥丝印MB20M，，，，，，，规格为2A 1000V。。。。。。。

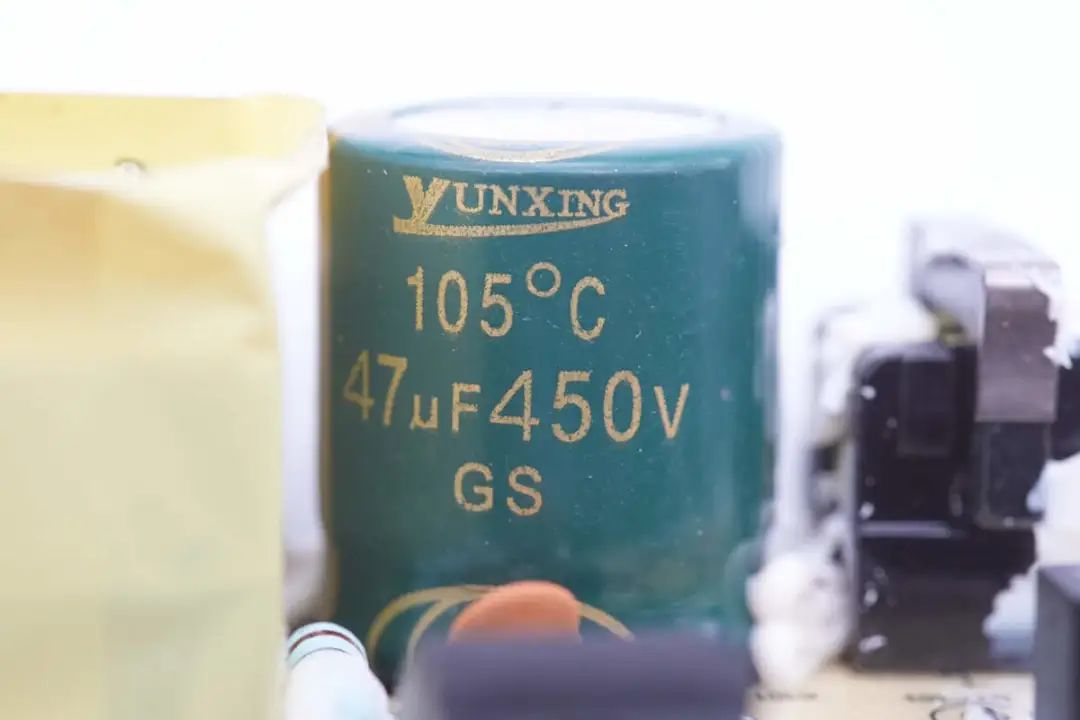

高压滤波电容来自304am永利集团，，，，，，，规格为47μF450V，，，，，，，105℃耐热。。。。。。。

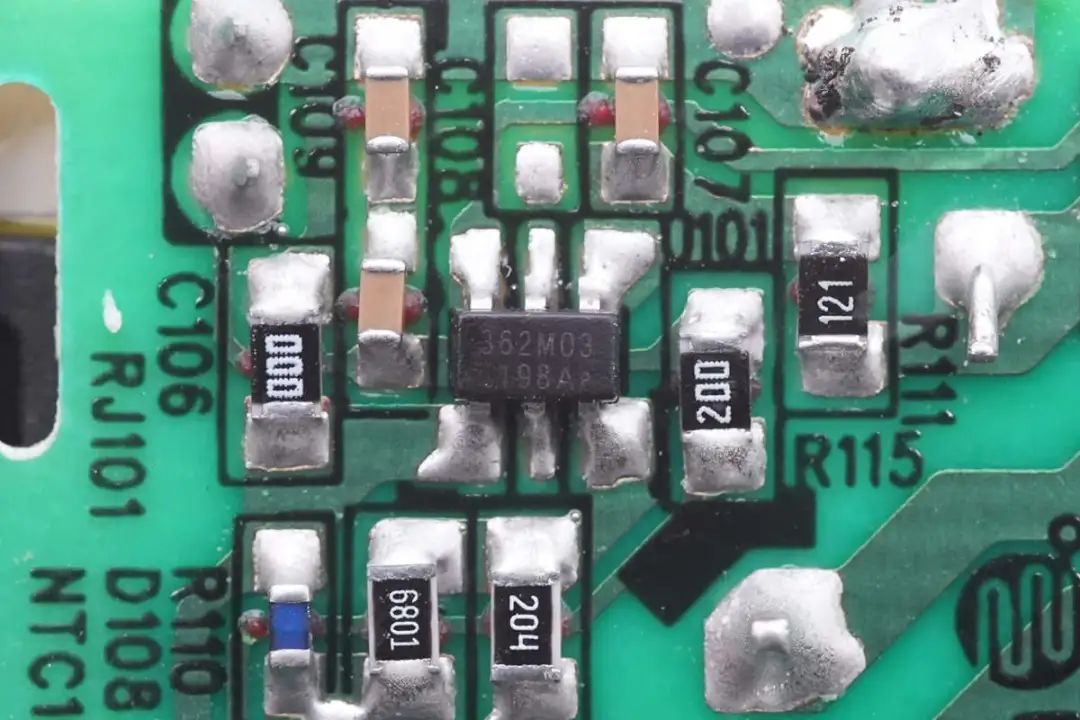

初级主控芯片来自昂宝，，，，，，，型号为OB2362，，，，，，，是一颗自适应高性能反激控制器，，，，，，，支持CCM和QR工作模式，，，，，，，为高能效和低待机功耗所优化。。。。。。。





初级开关管来自吉林华微，，，，，，，型号JCS4N65FB，，，，，，，耐压650V，，，，，，，导阻2.4Ω，，，，，，，采用TO220F封装。。。。。。。

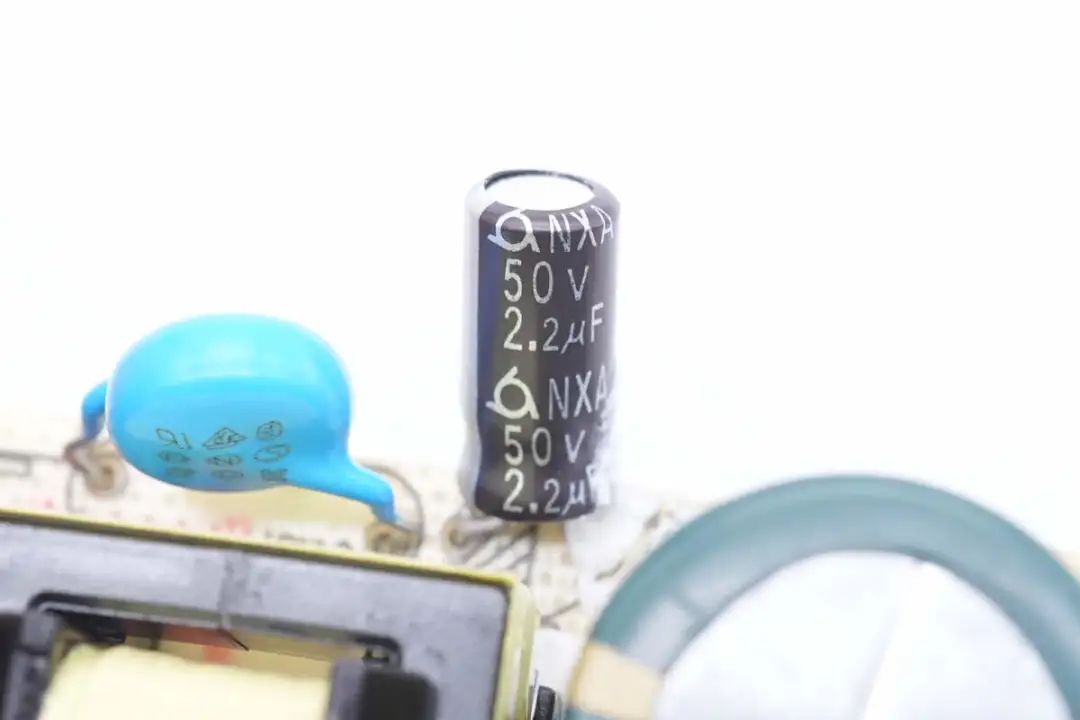

为主控芯片供电的滤波电容规格为50V 2.2μF。。。。。。。





变压器特写，，，，，，，磁芯缠绕胶带绝缘。。。。。。。

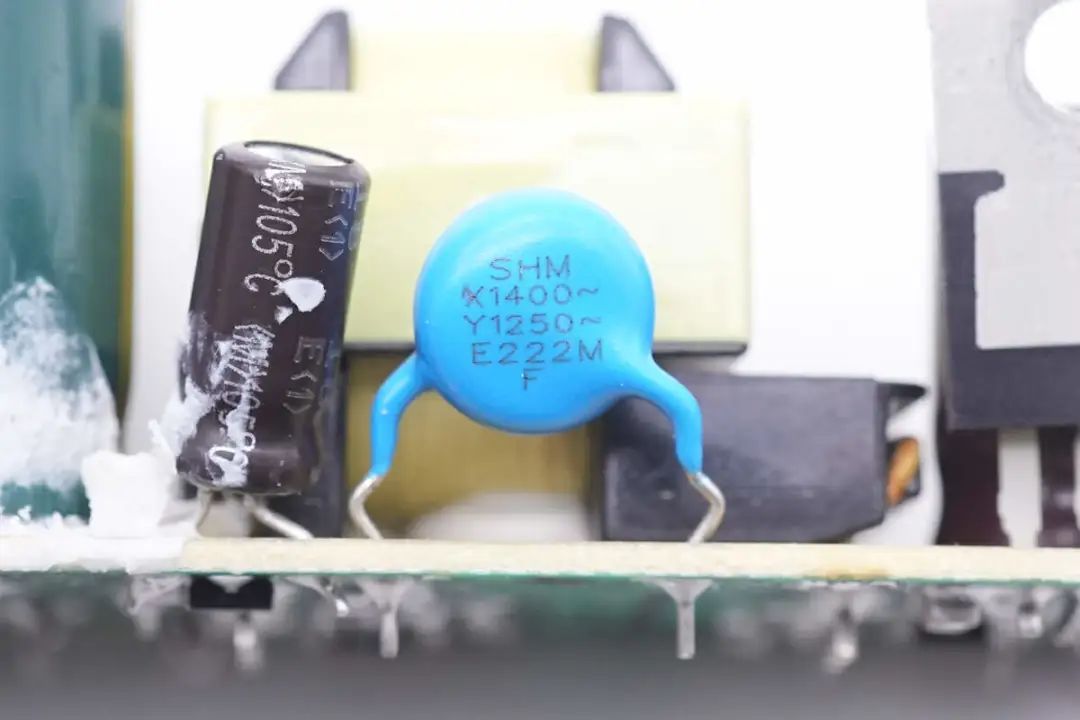

蓝色Y电容来自宏明电子。。。。。。。





CT817C光耦用于输出电压反馈。。。。。。。





输出端焊接整流管，，，，，，，滤波电容和滤波电感。。。。。。。





由于对效率要求不高，，，，，，，采用了肖特基二极管整流，，，，，，，丝印10T100CT，，，，，，，规格为100V 10A，，，，，，，采用TO220封装。。。。。。。





输出滤波电容规格为1000μF 16V。。。。。。。





滤波电感底部焊接绝缘支架。。。。。。。

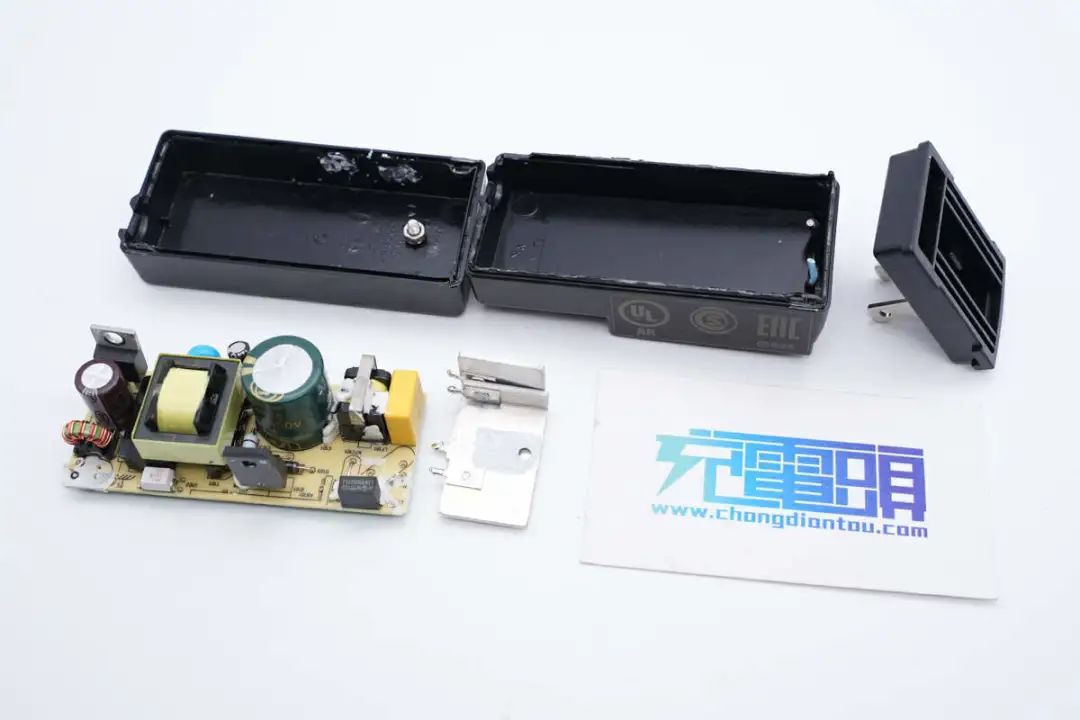

全部拆解一览，，，，，，，来张全家福。。。。。。。
